Назначение изделия

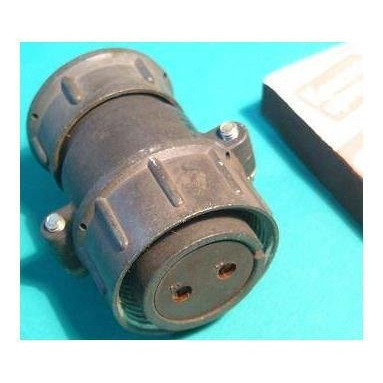

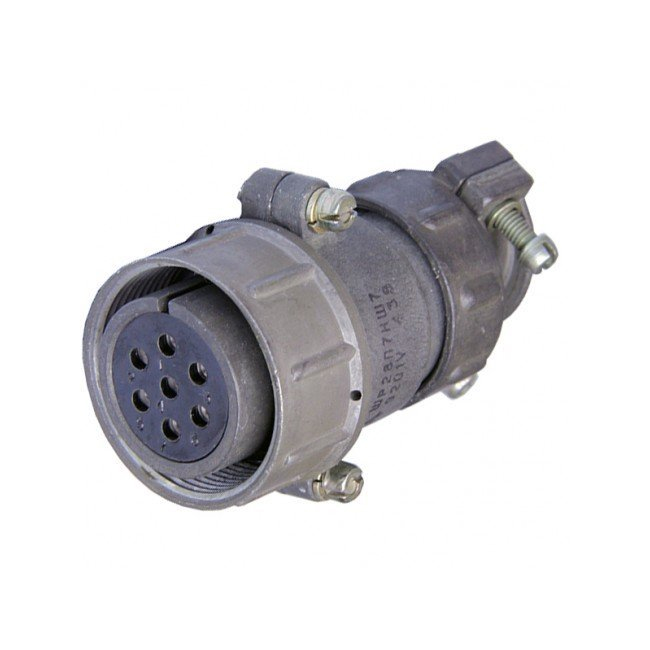

ШР28П2ЭШ7 — кабельная розетка серии ШР, предназначенная для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие широко применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Розетка обеспечивает электрическую и механическую стыковку кабельных линий с ответными частями серии ШР и рассчитана на эксплуатацию в составе стационарного и бортового оборудования.

Условное обозначение изделия расшифровывается так: 28 — размер корпуса, 2 — число контактов, Ш — розетка, 7 — сочетание контактов. Буква П указывает на прямой патрубок, а сочетание ЭШ — на исполнение с гайкой для экранированного кабеля.

Подтверждённые технические особенности

Электрические параметры

• Число контактов — 2, диаметр каждого контакта 3,5 мм.
• Рабочий ток — до 50 А на контакт, общая нагрузка — до 100 А.
• Рабочее напряжение — до 850 В.
• Сопротивление контакта — не более 0,00075 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Сечение подсоединяемого провода — до 13 мм².

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава АЛ-11.
• Изоляторы изготовлены из карболита К-211-3.
• Контакты — трубчатые разрезные из бронзы БрОЦ4-3 с серебряным покрытием (без буквы «Н»).
• Модель негерметичная, с прямым патрубком и гайкой Э для экранированного кабеля.
• Проходной диаметр — 33 мм.
• Масса изделия — не более 103 г.

Условия эксплуатации и ресурс

• Температурный диапазон — от минус 60 °C до плюс 60 °C, с учётом перегрева контактов допускается работа до плюс 110 °C.
• Работа при пониженном давлении — 1,3·10⁻⁴ Па.
• Выдерживает линейное ускорение 2000 м/с².
• Выдерживает механические удары до 5000 м/с² (одиночные).
• Наработка — минимум 1000 ч.
• Число сочленений-расчленений — 500 циклов.
• Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Применение и особенности монтажа

Розетка ШР28П2ЭШ7 применяется в электрических цепях переменного и постоянного тока радиоэлектронной и радиотехнической аппаратуры. Она используется там, где требуется коммутация силовых и сигнальных линий с повышенными значениями тока и напряжения, а также там, где важны стойкость к механическим нагрузкам и широкий температурный диапазон.

Прямой патрубок и гайка Э предназначены для подключения экранированного кабеля, что позволяет снизить влияние помех и обеспечить надёжный контакт экрана с корпусом разъёма. Проходной диаметр 33 мм определяет допустимые габариты вводимого кабеля. Монтаж предполагает подсоединение проводов сечением до 13 мм² к трубчатым разрезным контактам, что обеспечивает плотное и стабильное соединение.

Исполнение корпуса из алюминиевого сплава АЛ-11 снижает массу изделия, а карболитовые изоляторы К-211-3 и серебряное покрытие контактов из бронзы БрОЦ4-3 обеспечивают стабильные электрические характеристики в течение всего срока службы. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 ч делают розетку пригодной для эксплуатации в составе аппаратуры, требующей периодического подключения и отключения кабельных линий.

Климатическое исполнение УХЛ допускает применение изделия как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги. Сочетание стойкости к ускорениям, одиночным ударам и пониженному давлению позволяет использовать розетку в составе оборудования, работающего в сложных условиях.

Ключевые параметры одной строкой

Артикул: 9614. Категория: ШР28. Производитель: Нур. Число контактов: 2. Диаметр контакта: 3,5 мм. Ток на контакт: до 50 А (суммарно до 100 А). Напряжение: до 850 В. Сечение провода: до 13 мм². Масса: не более 103 г. Проходной диаметр: 33 мм. Температурный диапазон: от минус 60 °C до плюс 60 °C (с перегревом контактов до плюс 110 °C). Наработка: не менее 1000 ч. Циклов сочленения-расчленения: 500. Климатическое исполнение: УХЛ.
