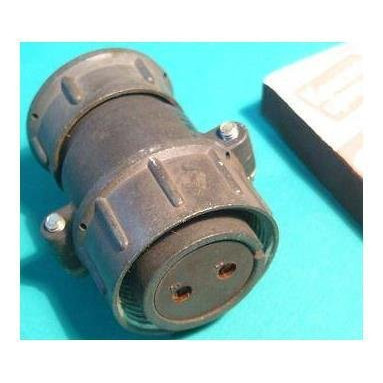

ШР28П2ЭШ7 — это двухконтактная блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она относится к разъёмам серии ШР, которые предназначены для монтажа с экранированными и неэкранированными кабелями.

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем негерметичный)
• Количество контактов : 2
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка : 50 А на контакт, до 100 А на соединитель в целом
• Диаметр контакта : 3,5 мм
• Сопротивление контактов : не более 0,75 м?
• Сопротивление изоляции : не менее 5000 МОм
• Рабочая температура : от -60 °C до +60 °C
• Материал корпуса : алюминиевый сплав А-22
• Материал изолятора : карболит

Конструкция и применение

вилка ШР28П2ЭШ7 имеет прямой вывод под экранированный кабель и не оснащена патрубком. Она используется для соединения и разъединения электрических цепей в различных устройствах электро- и радиоаппаратуры. Данный тип разъема обеспечивает надежное соединение благодаря резьбовому методу сочленения.

Габаритные размеры

• Размеры (Д Ш В) : 38х38х40 мм
• Вес : около 46 г

Особенности

Разъемы серии ШР28 предназначены для работы в условиях нормального климата и могут использоваться как внутри помещений, так и на открытом воздухе при условии защиты от воздействия внешних факторов. Они обеспечивают надежную работу в диапазоне частот до 3 МГц.ШР28П2ЭШ7 является универсальным решением для подключения различных устройств, что делает его популярным выбором в области электротехники.
