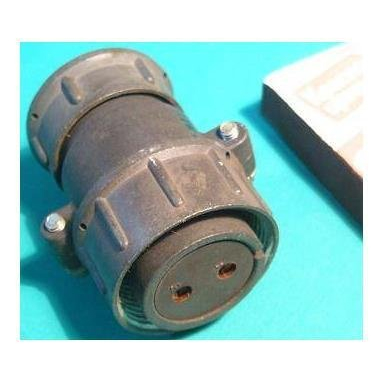

Соединитель ШР28П2ЭШ7 — это двухконтактная негерметичная кабельная розетка серии ШР с прямым выводом под экранированный кабель и патрубком. розетка имеет проходной диаметр 33 мм и обеспечивает соединение двух контактов диаметром 3,5 мм.

Основные характеристики ШР28П2ЭШ7 :

• Тип соединителя: ШР.

• Количество контактов: 2.

• Рабочее напряжение: до 850 В.

• Максимальная токовая нагрузка на одиночный контакт: до 50 А.

розетка кабельная ШР28П2ЭШ7 состоит из корпуса, изоляторов, гнезд, пружинного кольца, накладной гайки, разъемного патрубка, винта и гайки для крепления кабеля. Корпусные детали изготовлены из алюминиевого сплава АЛ-11. Изоляторы сделаны из прессматериала карболит К-211-3. Гнезда контактов розетки ШР — трубчатые разрезные, из бронзы БрОЦ4-3.

Расшифровка маркировки ШР28П2ЭШ7 :

• ШР — штепсельный разъем негерметичный.

• 28 — условный размер корпуса.

• П — с прямым патрубком.

• 2 — количество контактов.

• Э — для экранированного кабеля.

• Ш — розетка (гнездо).

• 7 — сочетание контактов.

Ответной частью розетки кабельной ШР28П2ЭШ7 является вилка приборная ШР28П2ЭШ7. Кабельные части разъёмов между собой не сочленяются, так же, как и приборные.
