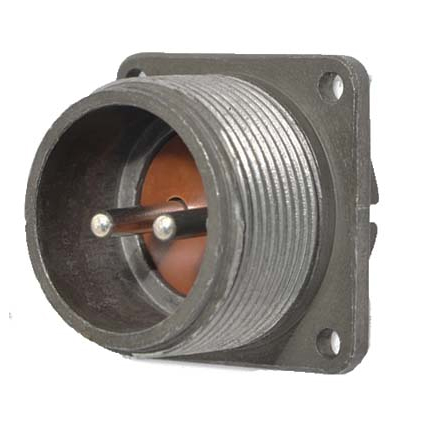

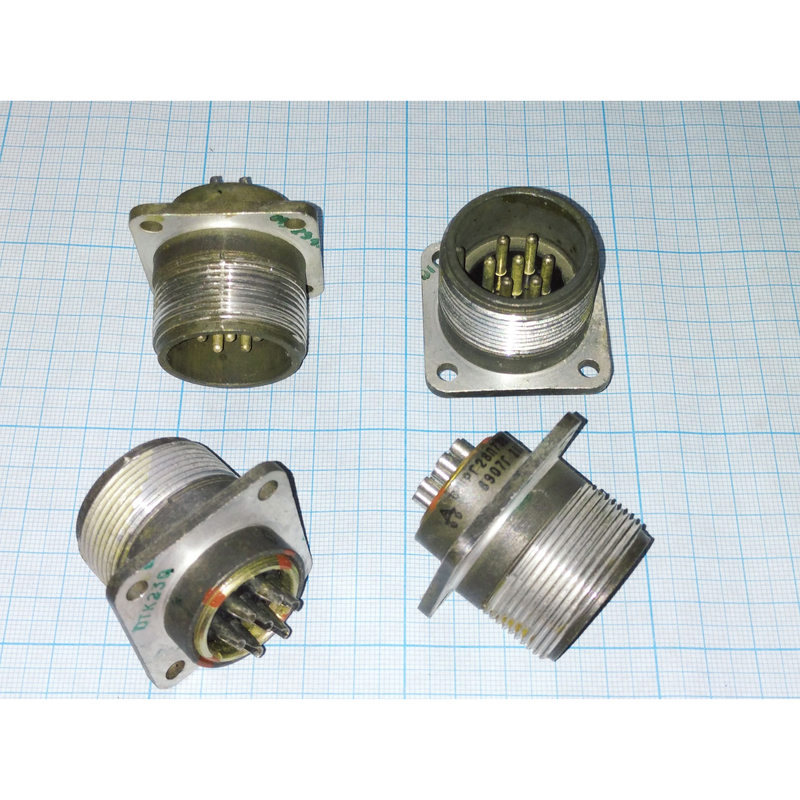

ШР28П2ЭШ7-К блочная вилка является частью серии цилиндрических низкочастотных разъёмов типа ШР, предназначенных для соединения электрических цепей. Ниже приведены основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Количество контактов : 2.

• Диаметр контактов : 3,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : до 50 А.

• Общая максимальная токовая нагрузка : до 100 А.

• Рабочее напряжение : до 850 В (переменного и постоянного тока).

• Сопротивление контакта : не более 0,75 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструктивные особенности

• Материал корпуса : обычно алюминиевый сплав или пластмасса.

• Покрытие контактов : серебро или никель.

• Метод монтажа : пайка.

• Соединение : резьбовое.

• Поляризация корпусов : одношпоночная.

Условия эксплуатации

• Температурный диапазон : от -60°C до +60°C.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с?.

• Механический удар : одиночного действия до 5000 м/с?, многократного действия до 350 м/с?.

• Атмосферное пониженное давление : до 1,3*10^-4 Па.

Ответная часть

Ответной частью для блочной вилки ШР28П2ЭШ7-К является кабельная розетка ШР28П2ЭШ7 .

Эти разъемы предназначены для использования в различных электрических системах, включая те, которые требуют соединения с экранированными или неэкранированными кабелями.
