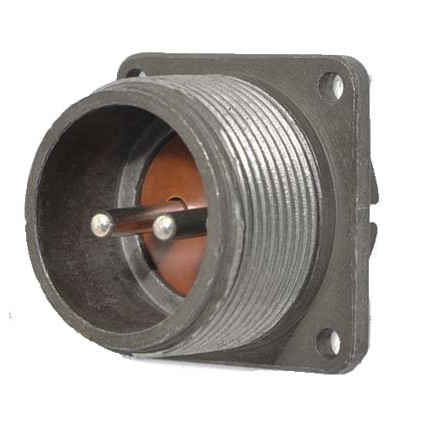

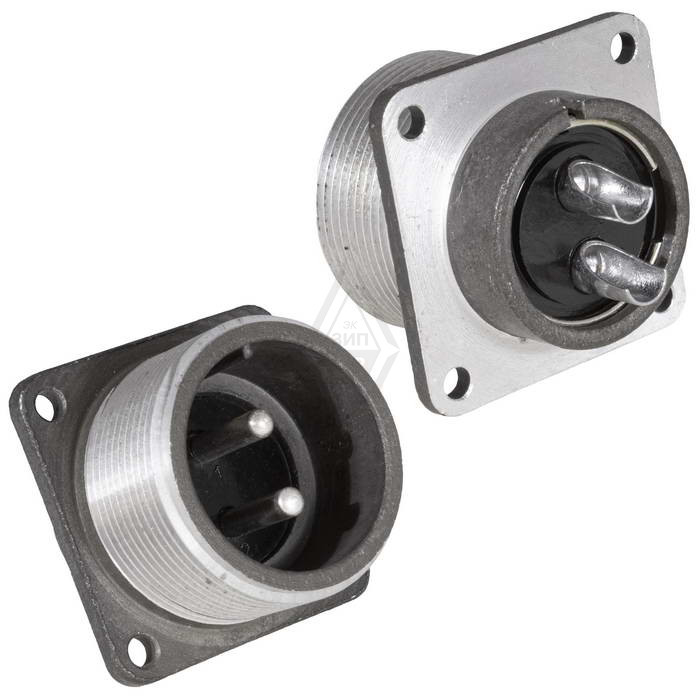

ШР28П2ЭШ7-К — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей.

Основные характеристики

Соединитель имеет 2 контакта диаметром 3,5 мм, рассчитанных на рабочее напряжение до 850 В и ток до 50 А на контакт (до 100 А на весь соединитель). Он работает с постоянным и переменным током частотой до 3 МГц, выдерживает температуру от -60°C до +60°C (с учетом перегрева контактов — до +110°C) и пониженное давление до 1,3·10^{-4} Па.

Конструкция и исполнение

Это негерметичная блочная розетка с прямым патрубком и гайкой для экранированного кабеля, условным размером корпуса 28 мм и одношпоночной поляризацией. Проходной диаметр — 33 мм, монтаж — внутренний в климатическом исполнении УХЛ (допускается наружный с защитой от пыли, воды и излучения).

Надежность и применение

Соединитель обеспечивает до 500 сочленений-расчленений, наработку 1000 часов, линейное ускорение 2000 м/с² и срок сохраняемости 15 лет. Используется в радиоэлектронной, радиотехнической аппаратуре и общих электрических цепях. +3
