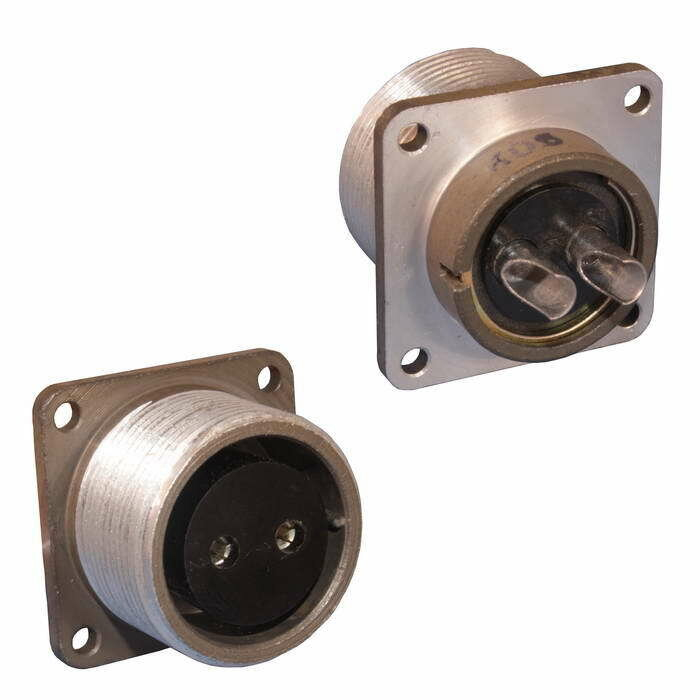

ШР28П2ЭГ7 — это низкочастотный цилиндрический соединитель розетка приборная без патрубка, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический).
28 — условный размер корпуса.
П — конструктивное исполнение (приборная часть без патрубка).
2 — количество контактов.
Э — экранированный кабель.
Г — вывод под прямой патрубок.
7 — тип контакта (диаметр 3,5 мм).

Технические характеристики

Соединитель рассчитан на ток до 50 А на контакт (до 100 А суммарно), сечение провода до 13 мм², сопротивление контакта не более 0,00075 Ом.​
Сопротивление изоляции — не менее 5000 МОм, рабочий диапазон температур от -60 до +60 °C, климатическое исполнение УХЛ. +1
Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночный), наработка не менее 1000 часов, срок сохраняемости 15 лет.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения, в том числе во внутренних цепях приборов с одношпоночной поляризацией и резьбовым соединением. +1
Подходит для объемного монтажа, маркируется на корпусе.​
