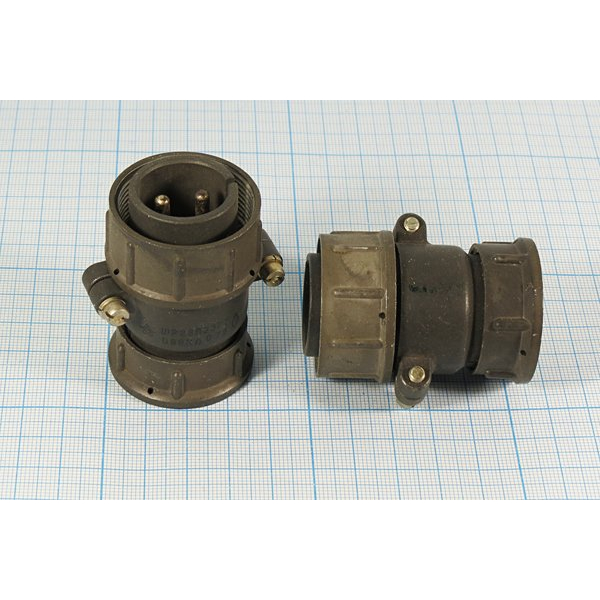

ШР28П2ЭГ7 представляет собой кабельную вилку серии ШР — цилиндрические низкочастотные соединители для электрических цепей переменного и постоянного тока. Это негерметичная модель с прямым патрубком для экранированного кабеля, предназначенная для надежного соединения двух контактов диаметром 3,5 мм.

Основные характеристики

• Рабочий ток на контакт — до 50 А (общий на соединитель — до 100 А).

• Максимальное напряжение — 850 В.

• Сечение подсоединяемого провода — не более 13 мм².

• Сопротивление контакта — не более 0,00075 Ом (или 0,75 мОм).

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и материалы

Вилка имеет условный размер корпуса 28, алюминиевый сплав с оксидированием (серый цвет), контакты из латуни с серебряным покрытием. Изолятор — карболит или бакелит (коричневый или черный), монтаж — пайка, извлекаемые штыревые контакты. Проходной диаметр патрубка — 33 мм, резьба накидной гайки M33×1,5 мм, габариты около 58,1×38,5×49,1 мм.

На изображении показан технический чертёж вилки с видом спереди и разрезом сбоку, где видны расположение контактов и ключевые элементы конструкции.

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C (с перегревом контактов до +110°C). Выдерживает вибрацию (1–5000 Гц, 30 g), удары (до 500 g), линейное ускорение 2000 м/с², пониженное давление до 1,3×10⁻⁴ Па. Климатическое исполнение УХЛ, влажность до 98% при +25°C. Ресурс: 500 сочленений-расчленений, наработка 1000 ч, срок сохраняемости 15 лет.

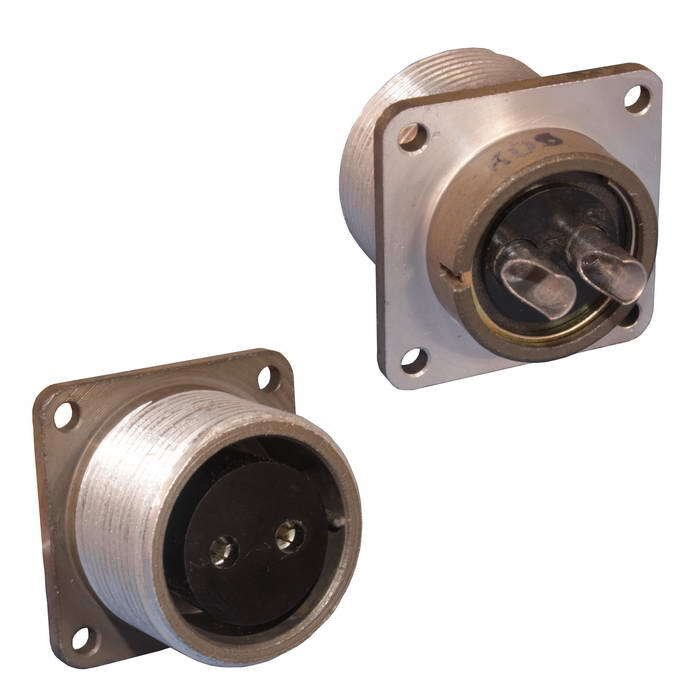

Ответная часть — приборная розетка ШР28П2ЭГ7, поляризация одношпоночная.
