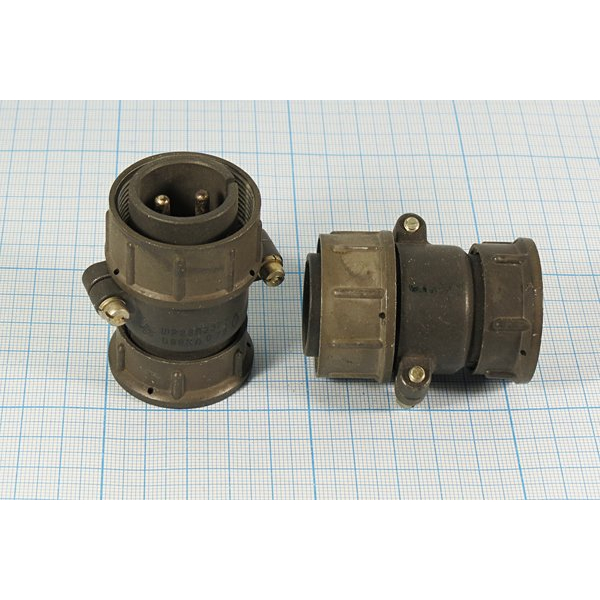

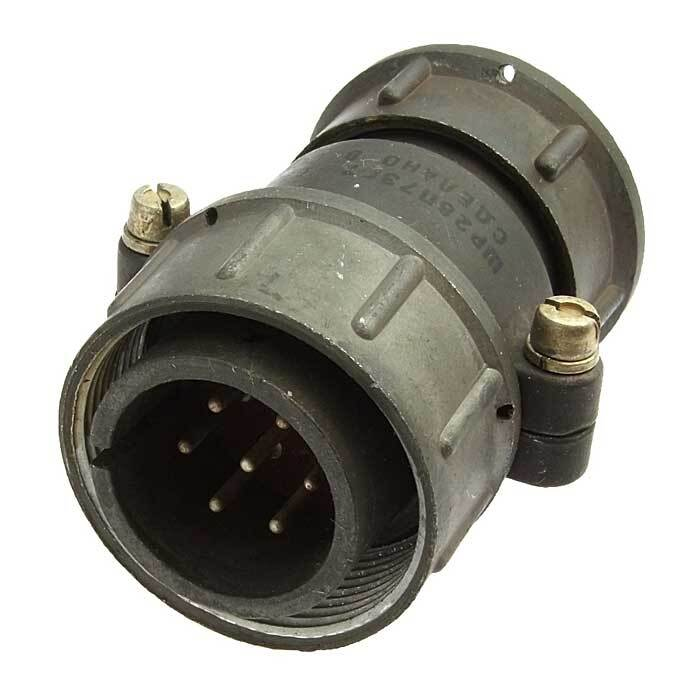

Соединитель ШР28П2ЭГ7 — это цилиндрический низкочастотный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он используется для соединения и разъединения электрических цепей в различной аппаратуре.

Основные характеристики и параметры :

• Тип : Цилиндрический, низкочастотный, негерметичный.

• Контакты : Имеет один контакт диаметром 1 мм или два контакта диаметром 3,5 мм, с серебряным напылением.

• Токовая нагрузка : До 50 А на контакт, общая до 100 А на соединитель.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений : 500.

• Наработка : Минимальная наработка 1000 часов.

• Срок сохраняемости : 15 лет.

• Температурный диапазон : от -60 до +60°С.

• Монтаж : Объемный, с резьбовым соединением.

• Материалы : Корпус из алюминиевого сплава АЛ-11, изоляторы из карболит К-211-3, контакты из бронзы БрОЦ4-3.

Конструктивное исполнение и применение :

• Соединители ШР28П2ЭГ7 состоят из двух частей: вилки и розетки, которые могут быть приборными (блочными) или кабельными. Кабельные части между собой не соединяются, как и приборные.

• Применяются для монтажа с экранированными или неэкранированными кабелями.

• розетка (Г) используется в приборной части, а вилка (Ш) — в кабельной части.

• Встречается в измерительных приборах и радиоаппаратуре.

Расшифровка обозначения ШР28П2ЭГ7 :

• ШР
