ШР28П2ЭГ7: надёжный цилиндрический разъём для силовых цепей

ШР28П2ЭГ7 — низкочастотный цилиндрический электрический соединитель серии ШР, рассчитанный на надёжное разъёмное подключение оборудования в цепях постоянного и переменного тока. Исполнение применяется там, где важны устойчивость контакта, механическая прочность корпуса, резьбовая фиксация и возможность работы при заметных токовых нагрузках.

Разъём относится к негерметичным соединителям нормальных габаритов с объёмным монтажом. Индекс «28» указывает на условный размер корпуса, а контактная группа рассчитана на два контакта диаметром 3,5 мм. Соединение выполняется резьбовым способом, что снижает риск самопроизвольного расстыковывания при вибрации и механических воздействиях.

Назначение ШР28П2ЭГ7

Разъём ШР28П2ЭГ7 используют для коммутации силовых и сигнальных цепей в промышленной, измерительной, энергетической и специальной аппаратуре. Он подходит для монтажа в системах, где необходимо периодически отключать и подключать оборудование без нарушения целостности кабельной разводки.

Типовые области применения:

• промышленное электрооборудование и шкафы управления;

• источники питания, преобразователи и силовые блоки;

• измерительные комплексы;

• электромеханические установки;

• станочное и производственное оборудование;

• транспортная, лабораторная и специальная техника;

• кабельные сборки с повышенными требованиями к фиксации соединения.

Цилиндрическая форма корпуса и резьбовое сочленение делают ШР28П2ЭГ7 практичным решением для эксплуатации в условиях вибрации, ударных нагрузок и частых подключений.

Основные характеристики

Характеристики указывают, что разъём ориентирован прежде всего на передачу сравнительно высокого тока через два контакта. Контакты диаметром 3,5 мм рассчитаны на нагрузку до 50 А каждый, а проводники могут подключаться пайкой к хвостовикам сечением до 13 мм².

Конструктивные особенности

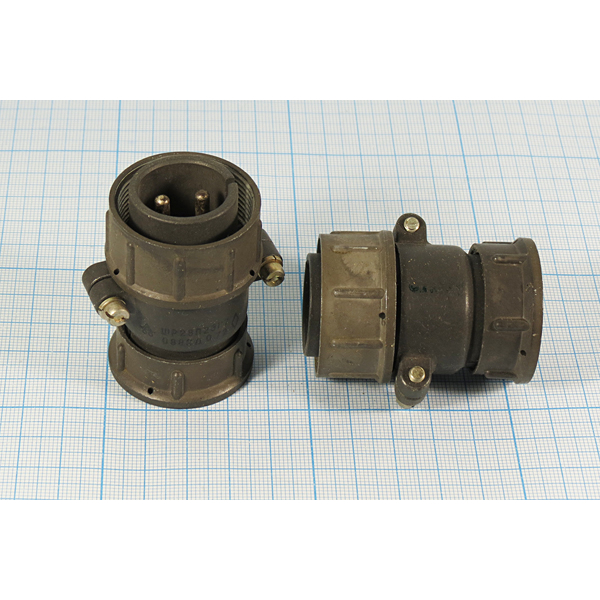

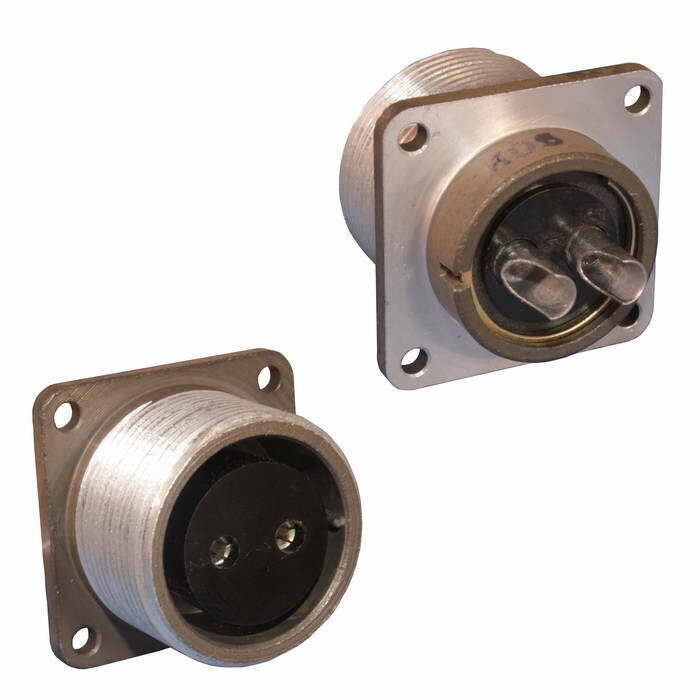

ШР28П2ЭГ7 выполнен в металлическом цилиндрическом корпусе. Конструкция обеспечивает механическую защиту контактной группы и позволяет получить стабильное электрическое соединение при корректной сборке.

Ключевые особенности исполнения:

• два силовых контакта с диаметром 3,5 мм;

• серебряное покрытие контактов, способствующее снижению переходного сопротивления;

• резьбовая фиксация ответных частей;

• объёмный внутренний монтаж;

• паяное подключение проводников;

• возможность применения кабелей с увеличенным сечением жил;

• устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц;

• работоспособность при одиночных и многократных механических ударах.

Резьбовое соединение особенно полезно в оборудовании, которое подвергается тряске, вибрации или регулярному обслуживанию. В отличие от простого вставного контакта, накидная гайка обеспечивает контролируемое и устойчивое механическое сопряжение частей разъёма.

Что означает маркировка

Маркировка ШР28П2ЭГ7 содержит сведения о серии, габарите и контактной группе изделия. При подборе важно учитывать, что отдельные символы после обозначения серии могут описывать конструктивное исполнение корпуса, вариант патрубка, особенности кабельного ввода и тип ответной части.

Для корректной комплектации следует проверять:

• является ли конкретная модификация вилкой или розеткой;

• предназначено ли исполнение для кабельного либо приборного монтажа;

• соответствует ли контактная часть ответному разъёму;

• совпадают ли схема расположения и тип контактов;

• подходит ли тип кабельного ввода под наружный диаметр и экранирование кабеля;

• соответствует ли номинальный ток фактической нагрузке в цепи.

У ШР28П2ЭГ7 важно не путать одинаковые по серии и размеру корпуса исполнения с различной полярностью, типом контактов или конструкцией монтажной части. Электрическая совместимость определяется не только внешним диаметром корпуса, но и сочетанием контактных элементов.

Рекомендации по монтажу

Перед пайкой проводов необходимо убедиться, что сечение жилы соответствует допустимому значению, а изоляция рассчитана на рабочее напряжение и температурный режим оборудования. Пайку следует выполнять аккуратно: перегрев контактов и попадание припоя на сопрягаемые поверхности способны ухудшить электрический контакт или затруднить сборку.

При установке разъёма полезно соблюдать несколько правил:

• отключать оборудование от питания перед монтажом и проверкой;

• подбирать провод с запасом по допустимому току;

• не превышать допустимое сечение подключаемой жилы;

• исключать натяжение кабеля непосредственно на паяные соединения;

• проверять качество пайки и отсутствие замыканий между контактами;

• контролировать состояние резьбы и затяжку накидной гайки;

• не использовать негерметичный разъём в среде, где требуется защита от влаги, пыли или агрессивных веществ без дополнительной оболочки.

ШР28П2ЭГ7 сочетает компактный для своего токового класса корпус, два мощных контакта и надёжное резьбовое сочленение. Это практичный вариант для силовых подключений, где требуются ремонтопригодность, устойчивость к механическим воздействиям и стабильные электрические параметры.
