Назначение и область применения

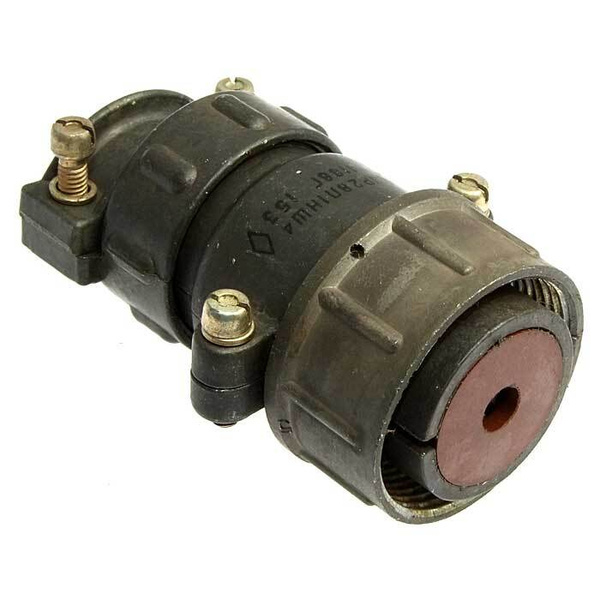

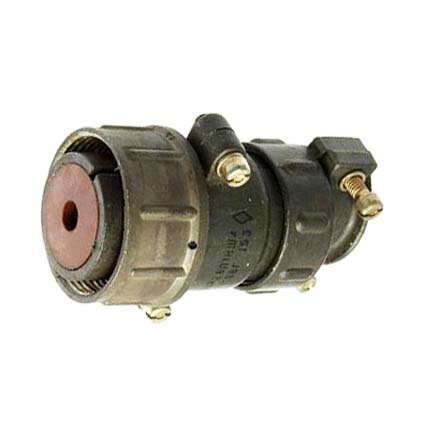

Кабельная розетка ШР28П1НШ4 представляет собой цилиндрический электрический соединитель общего назначения, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие рассчитано на работу с неэкранированными кабелями и применяется в составе радиоэлектронной и радиотехнической аппаратуры.

Конструкция розетки имеет прямой патрубок, что обеспечивает удобный ввод кабеля без дополнительных изгибов и снижает механическую нагрузку на место пайки. Соединитель рассчитан как на внутреннее, так и на наружное применение в климатическом исполнении УХЛ при условии защиты от прямого воздействия пыли и воды.

Технические особенности и конструктивные параметры

Розетка ШР28П1НШ4 относится к типу соединителей ШР с условным размером корпуса 28. Конструктивное исполнение П означает наличие прямого патрубка. Изделие оснащено одним контактом диаметром 5,5 мм с серебряным покрытием, что обеспечивает стабильное электрическое соединение и низкое переходное сопротивление.

Основные электрические и механические параметры розетки подтверждены следующими значениями:

• Максимальный рабочий ток — 100 А
• Максимальное рабочее напряжение — не более 850 В постоянного тока
• Сопротивление контактов — не более 0,3 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Метод монтажа — пайка
• Количество сочленений-расчленений — до 500 циклов
• Минимальная наработка — 1000 часов
• Срок сохраняемости — не менее 15 лет
• Габаритные размеры — 72,7 на 49,1 на 38,5 мм

Устойчивость к внешним воздействующим факторам

Соединитель сохраняет работоспособность в расширенном диапазоне температур окружающего воздуха от минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов допустимая верхняя граница температуры достигает плюс 110 градусов Цельсия. Изделие выдерживает воздействие пониженного атмосферного давления до 1,3 на 10 в минус четвёртой степени Па.

Конструкция розетки рассчитана на эксплуатацию в условиях механических нагрузок. Изделие устойчиво к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате. Допустимое ускорение механического удара одиночного действия составляет 5000 метров на секунду в квадрате, многократного действия — 350 метров на секунду в квадрате.

Совместимость и ответные части

Кабельная розетка ШР28П1НШ4 предназначена для сочленения с вилками соответствующего типоразмера. В качестве ответных частей применяются вилки ШР28П1ЭШ4, ШР28ПК1НШ4 и другие соединители серии ШР28 с совместимыми присоединительными размерами. Это позволяет формировать разъёмные пары под конкретные задачи монтажа в аппаратуре различного назначения.

При выборе ответной части необходимо учитывать тип патрубка, количество и диаметр контактов, а также вид покрытия контактных элементов. Одноконтактное исполнение с диаметром контакта 5,5 мм рассчитано на передачу значительных токов, что делает розетку пригодной для силовых цепей и цепей питания в составе радиоэлектронных устройств.
