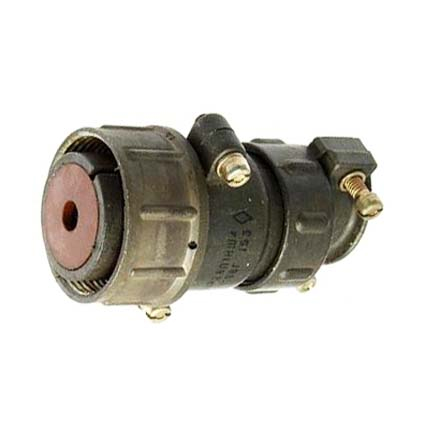

ШР28П1НШ4 — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии ШР, выпускаемого по ТУ (включая стандарты вроде АШДК.434410.060 ТУ).

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая измерительные приборы.
Используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ, для цепей постоянного и переменного тока частотой до 3 МГц.

Характеристики

• Количество контактов: 1 шт. диаметром 5,5 мм.

• Максимальная токовая нагрузка на контакт и общая: 100 А.

• Амплитудное напряжение цепи: до 850 В.

• Сопротивление контакта: не более 0,3 мОм; изоляции (нормальные условия): не менее 5000 МОм.

• Покрытие контактов: никель (Н); материал корпуса: пластмасса (Ш). ?

• Количество сочленений-расчленений: 500; минимальная наработка: 1000 часов.

• Рабочая температура: от -60 до +60 °C; вибрация: 1–5000 Гц, до 300 м/с?.

Расшифровка обозначения

ШР — тип соединителя; 28 — условный размер корпуса; П — кабельная часть с прямым патрубком; 1 — число контактов; Н — никелевое покрытие; Ш — пластмассовый корпус; 4 — контакт ? 5,5 мм.
