Назначение и область применения

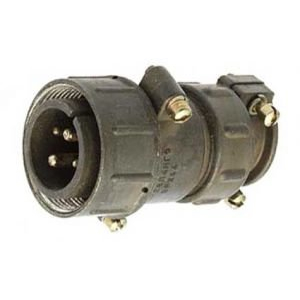

ШР28П1НГ4 представляет собой кабельную вилку электрического соединителя серии ШР28. Изделие предназначено для создания надёжных разъёмных электрических соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Конструкция вилки допускает использование как при внутреннем, так и при наружном монтаже. При наружной установке потребителю необходимо обеспечить дополнительную защиту места соединения от воздействия пыли и влаги. Изделие выпускается в климатическом исполнении УХЛ и подходит для эксплуатации в условиях умеренного и холодного климата.

Подтверждённые технические особенности

Соединитель ШР28П1НГ4 отличается высокой токовой нагрузочной способностью и устойчивостью к механическим воздействиям. Основные характеристики изделия:

• рабочий ток — 100 А;
• диаметр контакта — 5,5 мм;
• покрытие контактов — серебряное;
• диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия;
• допустимый перегрев контактов — до плюс 110 градусов Цельсия;
• синусоидальная вибрация — от 1 до 5000 Гц при ускорении до 300 метров в секунду за секунду;
• одиночный механический удар — до 5000 метров в секунду за секунду;
• многократный механический удар — до 350 метров в секунду за секунду;
• линейная нагрузка — до 2000 метров в секунду за секунду;
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• ресурс сочленений — 500 циклов;
• срок хранения — 15 лет.

Габаритные размеры вилки составляют 72,7 на 49,1 на 38,5 мм.

Преимущества конструкции и совместимость

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при значительных токовых нагрузках. Вилка рассчитана на многократное сочленение и расчленение без потери рабочих характеристик, что подтверждается ресурсом в 500 циклов.

Изделие совместимо с ответными частями разъёмов серии ШР28, что позволяет использовать его как при замене вышедших из строя компонентов, так и при комплектации нового оборудования. Высокое сопротивление изоляции не менее 5000 МОм гарантирует безопасную эксплуатацию в цепях с напряжением до 850 В.

Эксплуатационные условия и надёжность

Вилка ШР28П1НГ4 сохраняет работоспособность при воздействии синусоидальной вибрации в широком частотном диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду. Изделие выдерживает одиночные механические удары с ускорением до 5000 метров в секунду за секунду и многократные удары до 350 метров в секунду за секунду, что подтверждает пригодность соединителя для применения в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Минимальная наработка изделия составляет 1000 часов, срок хранения — 15 лет. Артикул для заказа — 51291.
