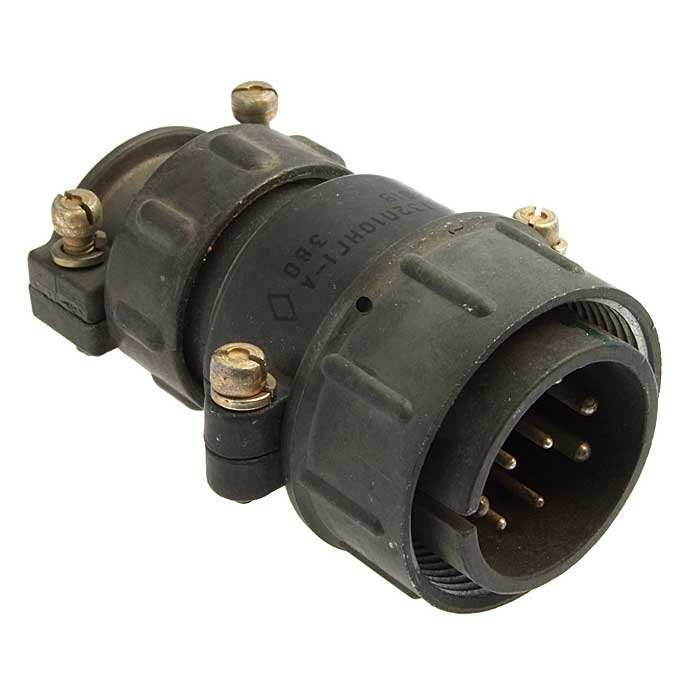

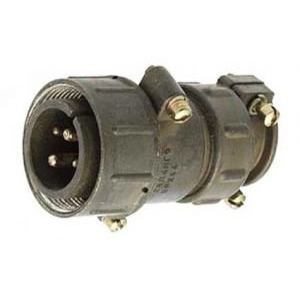

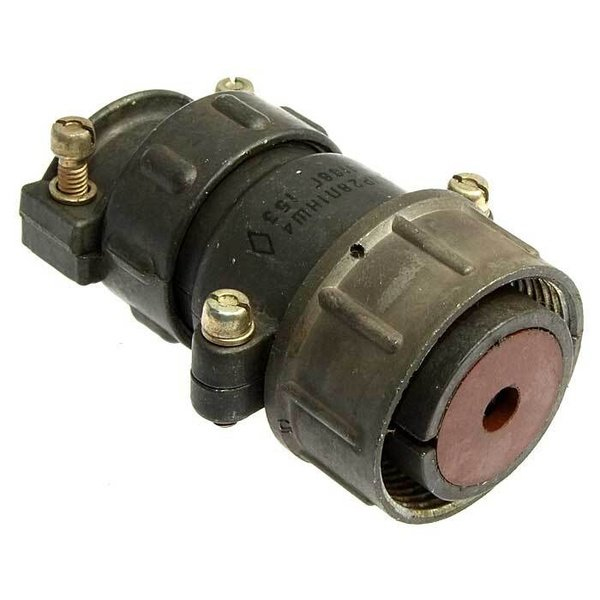

ШР28П1НГ4: надёжный разъём для промышленного оборудования

ШР28П1НГ4 — промышленный круглый соединитель серии ШР, предназначенный для создания разъёмных электрических соединений в аппаратуре, машинах, измерительных системах и другой технике. Такие разъёмы применяют там, где важны механическая прочность, стабильный контакт и устойчивость к условиям эксплуатации.

Разъём относится к отечественной номенклатуре цилиндрических соединителей, широко используемых в электротехнических и приборостроительных решениях. Исполнение ШР28П1НГ4 подбирают с учётом типа контактов, способа монтажа, варианта сочленения и требований к защите соединения.

Назначение ШР28П1НГ4

Разъёмы ШР применяются для передачи питания, сигналов управления и измерительных цепей между отдельными блоками оборудования. Их конструкция позволяет многократно соединять и разъединять кабельные линии без необходимости выполнять пайку или замену проводки при каждом обслуживании.

ШР28П1НГ4 может использоваться в составе:

• промышленной автоматики;

• шкафов управления и распределительных систем;

• контрольно-измерительной аппаратуры;

• телеметрических и связных комплексов;

• лабораторных установок;

• транспортного и специального оборудования;

• станков, приводов и электромеханических устройств;

• кабельных сборок для сложных электрических систем.

Особенности конструкции

Серия ШР известна цилиндрическим корпусом, рассчитанным на надёжную фиксацию ответных частей. Конструкция соединителя помогает снизить риск случайного расстыковывания, нарушения контакта или ошибки при подключении оборудования.

Ключевые особенности разъёма ШР28П1НГ4:

• прочный металлический корпус;

• многоконтактная компоновка для одновременного подключения нескольких цепей;

• применение в стационарных и вибронагруженных системах;

• возможность использования в составе кабельных жгутов;

• механическая фиксация при сочленении;

• устойчивость к регулярным циклам подключения и отключения;

• маркировка, упрощающая идентификацию контактов и монтаж.

При выборе соединителя важно учитывать не только обозначение изделия, но и соответствующую ответную часть, тип контактов, распайку кабеля, условия окружающей среды и электрическую нагрузку на каждую цепь.

Расшифровка обозначения

Маркировка ШР28П1НГ4 содержит сведения о принадлежности изделия к определённой серии и варианту исполнения. В обозначениях разъёмов ШР обычно зашифрованы конструктивные параметры: габарит корпуса, тип части соединителя, схема расположения контактов, исполнение хвостовика или кабельного ввода, а также дополнительные особенности конструкции.

Расшифровку конкретного варианта следует сверять с технической документацией на серию ШР. Это особенно важно при замене существующего разъёма: внешне похожие изделия могут отличаться числом контактов, ключеванием, посадочными размерами, способом крепления и допустимой нагрузкой.

Где применяются разъёмы серии ШР

Круглые разъёмы ШР востребованы в системах, где требуется компактное и обслуживаемое соединение между корпусами, модулями или кабельными линиями. В отличие от неразъёмного монтажа, использование соединителя ускоряет диагностику, замену блоков и проведение регламентных работ.

Типичный пример — подключение внешнего датчика или исполнительного механизма к шкафу автоматики. Вместо прямого ввода кабеля в корпус может использоваться разъёмное соединение: кабель быстро отсоединяется, оборудование легче демонтировать, а контакты сохраняют заданную схему подключения.

ШР28П1НГ4 может быть актуален для модернизации действующих систем, ремонта приборов, восстановления кабельных сборок и проектирования новых электрических комплексов с использованием унифицированных компонентов.

На что обратить внимание при подборе

Перед установкой разъёма необходимо проверить его совместимость с системой. Основные параметры для контроля:

• число и назначение контактов;

• схема расположения и нумерация контактов;

• совместимость с ответной частью;

• тип соединения проводников с контактами;

• допустимые ток и напряжение;

• диаметр и конструкция кабеля;

• способ крепления на панели, корпусе или кабеле;

• требования к защите от влаги, пыли, вибрации и температурных воздействий;

• наличие ключевания, исключающего неправильное сочленение.

Также важно соблюдать технологию монтажа. Некачественная пайка, недостаточная изоляция, чрезмерная механическая нагрузка на кабель или нарушение порядка распайки могут привести к нестабильной работе оборудования даже при исправном разъёме.

Итог

ШР28П1НГ4 — специализированный круглый разъём для создания надёжных многоконтактных соединений в промышленной, измерительной и электротехнической аппаратуре. Его применение помогает организовать удобное подключение кабелей, упростить обслуживание оборудования и повысить ремонтопригодность электрических систем.

При проектировании или замене соединителя рекомендуется обязательно сверять исполнение ШР28П1НГ4 с технической документацией, схемой распайки и параметрами конкретного оборудования.
