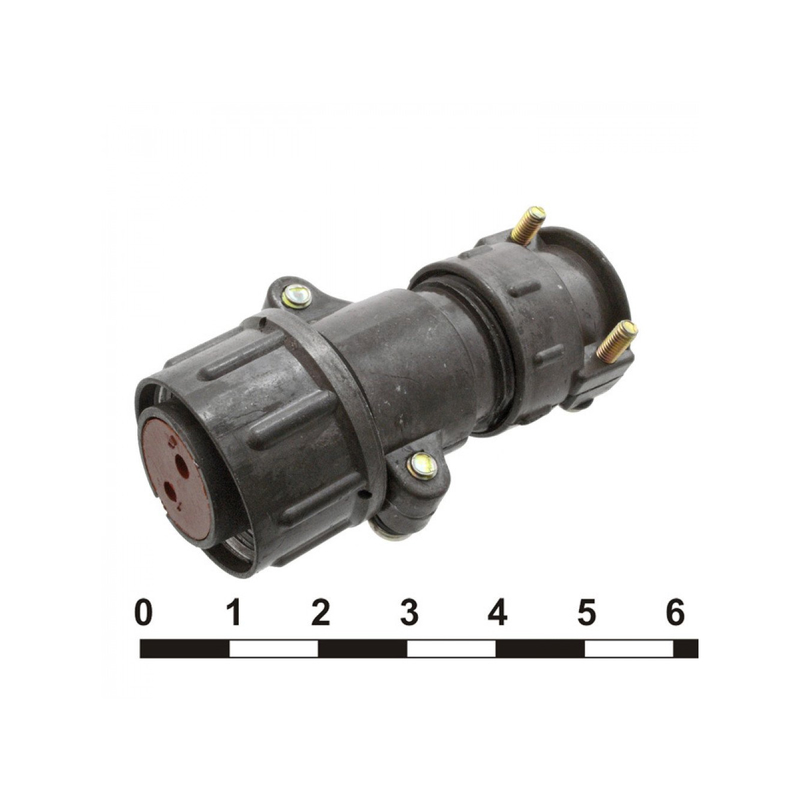

ШР28П1ЭШ4 РОЗЕТКИ КАБЕЛЬНЫЕ

Цена:

1400 ₽

Технические характеристики

Розетка ШР28П1ЭШ4 — это кабельная часть соединителя типа ШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения. Она используется в цепях постоянного и переменного тока (частота до 3 МГц) при напряжении до 850 В (амплитудное значение).

ШР — тип соединителя (цилиндрический разъём).
28 — условный размер корпуса.
П — конструктивное исполнение с прямым патрубком.
1 — количество контактов.
Э — гайка патрубка предназначена для экранированного кабеля.
Ш4 — розеточная часть с одним контактом диаметром 5,5 мм.

Номинальный ток одного контакта не более 100 А.
Максимальное рабочее напряжение постоянного тока — до 850 В.
Диаметр центрального контакта — 5,5 мм , покрытие контактов — серебро , что обеспечивает малое переходное сопротивление (не более 0,3 мОм).
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Климатическое исполнение — УХЛ (эксплуатация в условиях умеренного и холодного климата, в том числе при отрицательных температурах).
Рабочий диапазон температур окружающей среды — примерно от –60 °C до +60 °C , с возможностью перепадов до –60…+110 °C с учётом перегрева контактов.

Соединители ШР состоят из двух частей: вилки и розетки , в данном случае ШР28П1ЭШ4 — именно кабельная розетка.
Соединение между вилкой и розеткой — резьбовое , с одношпоночной поляризацией , чтобы исключить неправильную стыковку.
Хвостовик контакта допускает подсоединение проводов сечением до примерно 35 мм² , что делает разъём пригодным для силовых цепей.
Изделие рассчитано на многократные циклы сочленения‑расчленения (до нескольких сотен соединений) и имеет длительный срок сохраняемости (порядка 15 лет).

Соединитель ШР28П1ЭШ4 используется в основном для внутренней и наружной установки на кабели с экранированием, при необходимости дополнительной защиты от пыли и влаги.
Благодаря низкому сопротивлению контакта и высокой механической стойкости (вибрация до 300 м/с², удары до 5000 м/с²) разъём применяется в аппаратуре, работающей в жёстких эксплуатационных условиях.

Описание

Назначение и область применения

Кабельная розетка ШР28П1ЭШ4 представляет собой соединитель цилиндрического типа серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие рассчитано на работу при частоте до 3 МГц и амплитудном значении напряжения до 850 В. Разъём применяется в силовых цепях, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и устойчивостью к механическим воздействиям.

Конструкция розетки предусматривает эксплуатацию как внутри помещений, так и на открытых объектах при условии дополнительной защиты от пыли и влаги. Благодаря стойкости к вибрационным нагрузкам до 300 метров в секунду за секунду и ударным воздействиям до 5000 метров в секунду за секунду, изделие подходит для аппаратуры, работающей в жёстких условиях, включая транспортное и промышленное оборудование.

Конструктивные особенности

Маркировка ШР28П1ЭШ4 расшифровывается следующим образом: ШР обозначает цилиндрический разъём, цифра 28 указывает на условный размер корпуса, литера П означает прямое конструктивное исполнение патрубка, цифра 1 — количество контактов, литера Э — исполнение гайки патрубка под экранированный кабель, а обозначение Ш4 характеризует розеточную часть с одним контактом диаметром 5,5 мм.

Центральный контакт имеет серебряное покрытие, обеспечивающее низкое переходное сопротивление — не более 0,3 мОм. Это позволяет эффективно передавать номинальный ток до 100 А без значительного нагрева контактной пары. Хвостовик контакта рассчитан на присоединение проводов сечением до 35 квадратных миллиметров, что подтверждает пригодность разъёма для силовых цепей.

Соединение вилки и розетки выполняется резьбовым способом с одношпоночной поляризацией. Такая схема исключает неправильную стыковку частей и гарантирует корректное положение контактов при каждом сочленении. Изделие выдерживает многократные циклы соединения и разъединения — до нескольких сотен операций.

Электрические параметры и климатическое исполнение

Номинальный ток одного контакта — не более 100 А.
Максимальное рабочее напряжение постоянного тока — до 850 В.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Переходное сопротивление контакта — не более 0,3 мОм.
Диаметр центрального контакта — 5,5 мм.
Покрытие контактов — серебро.

Климатическое исполнение УХЛ допускает эксплуатацию изделия в условиях умеренного и холодного климата, в том числе при отрицательных температурах. Рабочий диапазон температур окружающей среды составляет ориентировочно от минус 60 до плюс 60 градусов Цельсия. С учётом возможного перегрева контактов допускаются кратковременные перепады в интервале от минус 60 до плюс 110 градусов Цельсия.

Надёжность и срок службы

Розетка ШР28П1ЭШ4 отличается высокой механической прочностью и стабильностью электрических характеристик на протяжении всего срока эксплуатации. Изделие рассчитано на длительный срок сохраняемости — порядка 15 лет. Материалы и покрытия, использованные в конструкции, обеспечивают защиту контактных поверхностей от коррозии и окисления при хранении и работе в условиях повышенной влажности.

Применение экранированного кабеля с гайкой патрубка типа Э позволяет снизить воздействие электромагнитных помех на передаваемый сигнал, что особенно важно при работе в аппаратуре с чувствительными цепями управления и силовыми линиями питания.
