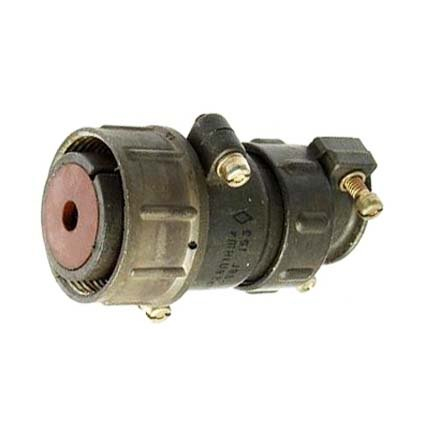

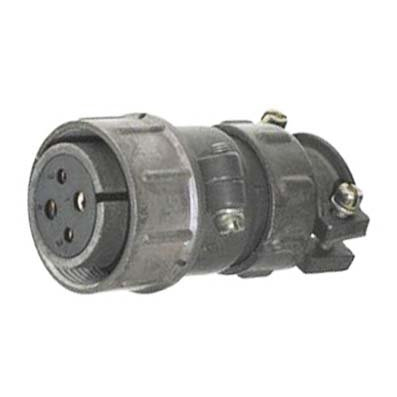

ШР28П1ЭШ4 — это кабельная розетка с прямым патрубком и гайкой для экранированного кабеля, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Применение

розетка применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, работает в электрических цепях постоянного и переменного токов частотой до 3 МГц.
Подходит для внутреннего и наружного применения (при защите потребителем от пыли и воды) в климатическом исполнении УХЛ.

Характеристики

• Рабочий ток: 100 А.

• Максимальное рабочее напряжение постоянного тока: не более 850 В. ?

• Диаметр контакта: 5,5 мм (1 контакт), покрытие — серебро.

• Сопротивление контакта: 0,3 мОм, сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500, минимальная наработка: 1000 ч, срок сохраняемости: не менее 15 лет.

• Подсоединение проводов сечением до 35 мм?. ?

• Условия эксплуатации: температура от -60°C до +110°C (с учетом перегрева контактов), пониженное давление 1,3?10?? Па.

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?; линейное ускорение 2000 м/с?.
