ШР28П1ЭГ4: надёжное соединение силовых цепей в промышленной и специальной аппаратуре

ШР28П1ЭГ4 — цилиндрический низкочастотный электрический соединитель серии ШР, рассчитанный на передачу значительного тока по одному силовому контакту. Разъём применяется в радиоэлектронной, радиотехнической, промышленной и специализированной аппаратуре, где важны устойчивость к механическим нагрузкам, надёжная фиксация и удобство разъёмного монтажа.

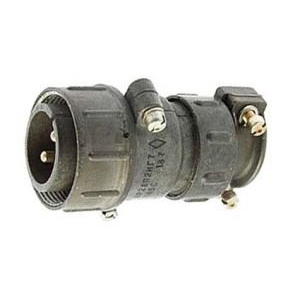

Конструкция ШР28П1ЭГ4 использует резьбовое сочленение: после стыковки вилка и розетка фиксируются гайкой, что снижает риск самопроизвольного разъединения при вибрации или ударах. Для данного исполнения указываются кабельная вилка с прямым патрубком и гайкой для экранированного кабеля, а также приборная розетка без патрубка для установки на корпус или панель оборудования.

Основные характеристики ШР28П1ЭГ4

Разъём ШР28П1ЭГ4 относится к одноконтактным соединителям: диаметр контакта составляет 5,5 мм, а допустимая токовая нагрузка — до 100 А. Такое сочетание делает его подходящим для коммутации питания, силовых выводов, цепей возбуждения, аккумуляторных линий и других высокотоковых цепей в пределах параметров конкретного изделия и оборудования.

Технические значения приведены для исполнения ШР28П1ЭГ4, однако при проектировании необходимо сверять конкретную партию изделия с паспортом, техническими условиями и документацией изготовителя.

Конструктивные особенности

Главная особенность ШР28П1ЭГ4 — сочетание одного массивного контакта и механически прочного цилиндрического корпуса. Контактная часть может иметь серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильное прохождение тока при корректной сборке соединения.

Резьбовой механизм стыковки повышает надёжность фиксации по сравнению с соединителями без винтового запирания. Это особенно важно в оборудовании, работающем при вибрациях, периодических механических воздействиях или перемещениях кабельной линии.

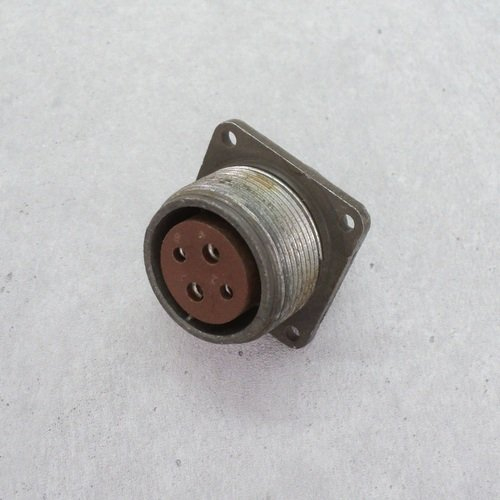

Кабельная часть ШР28П1ЭГ4 предусматривает прямой патрубок и гайку для подключения экранированного кабеля. Приборная часть обычно выполняется как розетка без патрубка и устанавливается на корпус, панель или монтажную стенку устройства.

Условия эксплуатации

Соединители данной серии предназначены для цепей постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Для ШР28П1ЭГ4 указывают работоспособность при температуре окружающей среды от −60 до +60 °C; с учётом нагрева контактов температурный диапазон может достигать +110 °C.

Разъём способен работать в условиях повышенной вибрации: приводятся параметры синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с². Также изделие рассчитано на одиночные механические удары с ускорением до 5000 м/с² и многократные удары до 350 м/с².

При наружном применении ШР28П1ЭГ4 требует дополнительной защиты от пыли и влаги, поскольку соединитель относится к негерметичным изделиям. Это следует учитывать при выборе корпуса, уплотнений, ввода кабеля и степени защиты всей сборки.

Где применяется разъём

ШР28П1ЭГ4 используют как разъём общего назначения в аппаратуре, где необходима передача повышенного тока через разъёмное соединение. Типовые области применения включают:

• Силовые цепи питания промышленного оборудования.

• Подключение блоков питания, источников постоянного тока и аккумуляторных систем.

• Радиоэлектронную и радиотехническую аппаратуру.

• Электротехнические шкафы, панели и приборные корпуса.

• Испытательное оборудование и мобильные комплексы.

• Кабельные соединения в условиях вибраций и механических нагрузок.

• Оборудование специального назначения с требованиями к механической прочности соединения.

Что учитывать при монтаже

Для сохранения заявленных электрических и механических характеристик ШР28П1ЭГ4 важно соблюдать технологию монтажа. Пайку проводника необходимо выполнять так, чтобы не перегреть контакт и изоляционные элементы. При выборе кабеля следует учитывать его сечение, допустимый ток, гибкость, температурный режим и требования к экрану.

Особое внимание следует уделить качеству резьбовой фиксации, чистоте контактных поверхностей и разгрузке кабеля от натяжения. Нельзя использовать разъём в качестве механической опоры для тяжёлого кабеля: усилие должно восприниматься отдельным креплением или кабельным вводом.

ШР28П1ЭГ4 — практичное решение для одноконтактных силовых соединений до 100 А, когда требуется прочный цилиндрический разъём с резьбовой фиксацией, низким переходным сопротивлением и устойчивостью к сложным условиям эксплуатации.
