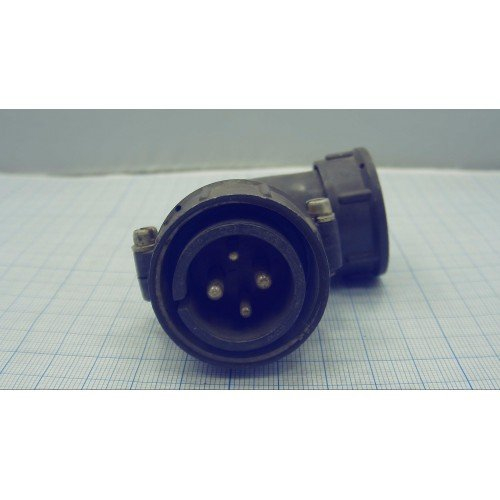

ШР28-У4НГ — это кабельная вилка цилиндрического разъема серии ШР, предназначенная для соединений в радиоэлектронной и радиотехнической аппаратуре. Она имеет угловой патрубок для неэкранированного кабеля, условный размер корпуса 28 и 4 контакта.

Основные характеристики

Разъем выдерживает рабочую токовую нагрузку до 50 А на контактах диаметром 3,5 мм и до 25 А на контактах 2,5 мм, с максимальным напряжением до 850 В. Он рассчитан на вибрацию до 5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также линейное ускорение 2000 м/с².

Условия эксплуатации

Соединитель подходит для внутреннего и наружного применения в климатическом исполнении УХЛ (умеренный и холодный климат), с интервалом температур от -60 до +60 °C. Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Применение

Используется как соединитель общего назначения в промышленной аппаратуре, соответствует ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС.​
