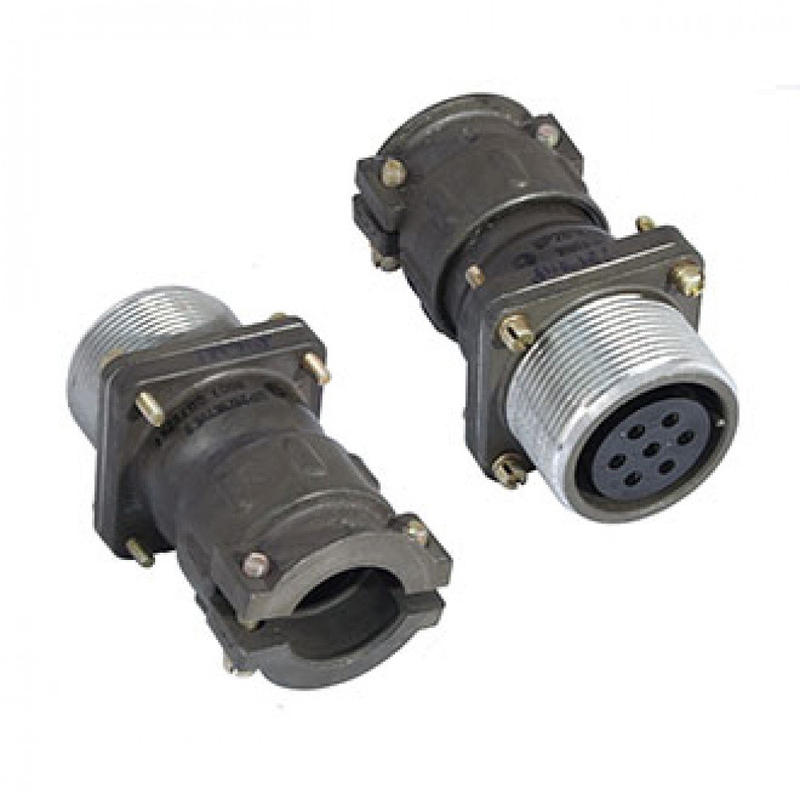

ШР28-ПК7НШ9 — это низкочастотный цилиндрический электрический соединитель серии ШР, представляющий собой приборную вилку с прямым патрубком для неэкранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц в различных климатических условиях (УХЛ).

Расшифровка обозначения

Обозначение ШР28ПК7НШ9 расшифровывается следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, ПК — конструктивное исполнение приборной части с прямым патрубком, 7 — количество контактов диаметром 2,5 мм, НШ — нормальные габариты с шпоночным поляризацией, 9 — вариант исполнения.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В, рабочий ток на контакт до 25 А, сопротивление контакта не более 1 мОм, сопротивление изоляции не менее 5000 МОм. Он выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с²) и имеет минимальную наработку 1000 часов при 500 сочленениях.

Применение

ШР28-ПК7НШ9 используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения с резьбовым соединением и одношпоночной поляризацией корпуса. Состоит из вилки и розетки, приборных или кабельных частей с различными вариантами патрубков.
