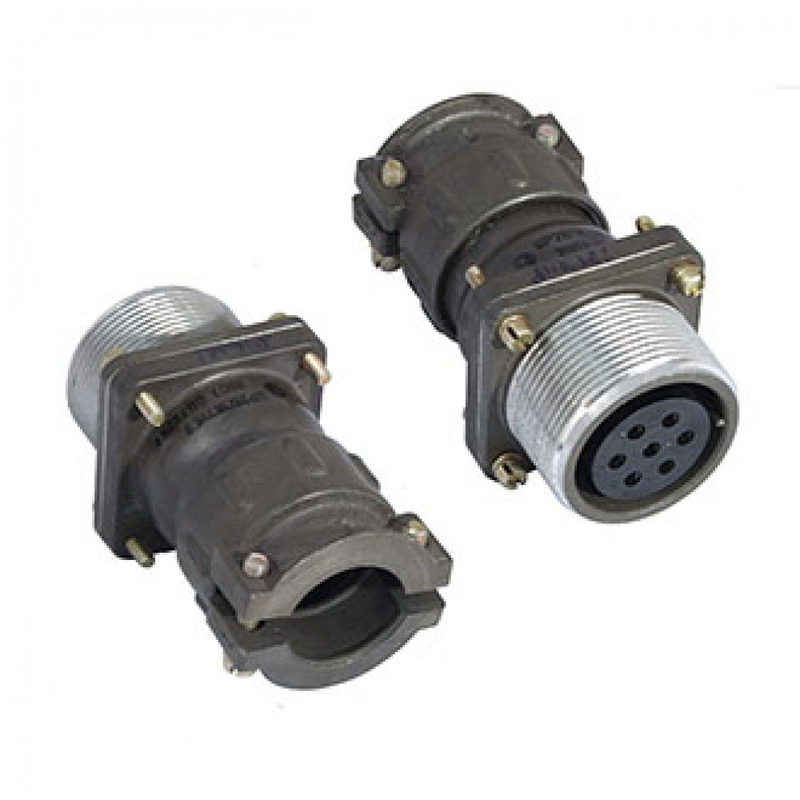

ШР28-П7НШ9 — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР советского и российского производства. Она предназначена для надежного соединения электрических цепей переменного и постоянного тока в различных аппаратах и оборудовании.

Основные характеристики

Разъем имеет 7 контактов диаметром 2,5 мм с рабочим током до 25 А на контакт и максимальной нагрузкой до 35 А. Рабочие параметры включают напряжение до 850 В и частоту до 3 МГц, проходной диаметр 33 мм.

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C (с учетом перегрева контактов до +110°C), устойчивость к пониженному давлению до 1,3·10^{-4} Па. Соединитель выдерживает линейное ускорение 2000 м/с², вибрацию до 5000 Гц и механические удары.

Конструкция и применение

Это негерметичная розетка с прямым выводом под неэкранированный кабель и патрубком, одношпоночная поляризация для правильного соединения. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет, количество циклов соединения — 500.
