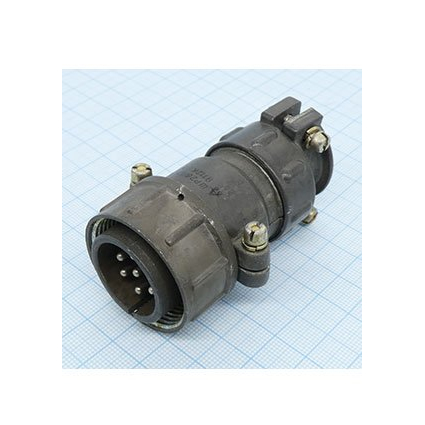

ШР28-П7ЭГ9 — это низкочастотный цилиндрический соединитель общего назначения, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

Обозначение ШР28-П7ЭГ9 расшифровывается следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком (для кабельной части), 7 — количество контактов, Э — экранированный кабель, Г — гайка, 9 — диаметр контактов 2,5 мм.

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение до 850 В, сопротивление изоляции не менее 5000 МОм. +1
Он устойчив к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), механическим ударом до 350 м/с² и линейному ускорению 2000 м/с². +1
Рабочий ток на контакт — до 25 А, температура эксплуатации от -60 до +60 °C (смена до +110 °C), климатическое исполнение УХЛ.

Применение

ШР28-П7ЭГ9 выпускается в вариантах вилки (кабельной с прямым патрубком) и розетки (приборной без патрубка), используется в радиоэлектронной и радиотехнической аппаратуре. +2
Соединители предназначены для внутреннего и наружного применения (с защитой от пыли и влаги), обеспечивают до 500 соединений-расчленений.
