Назначение и область применения

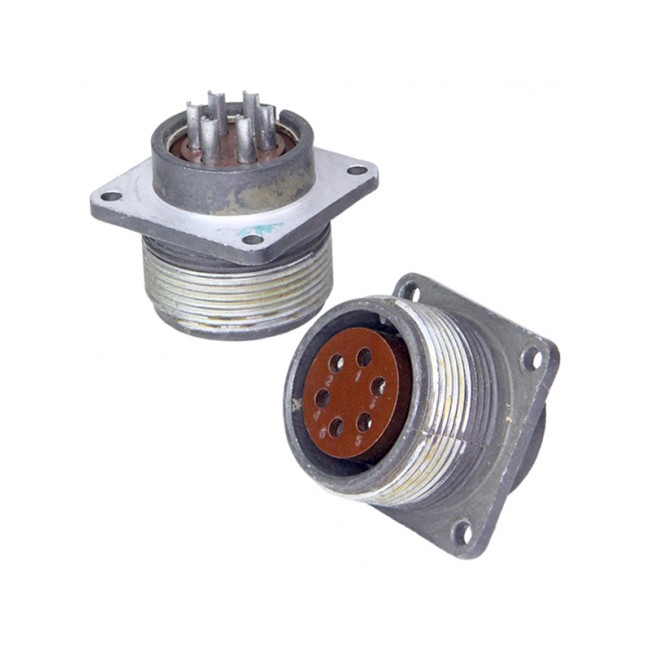

ШР28-П6ЭГ «5» — это низкочастотный цилиндрический соединитель общего назначения, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Соединитель относится к категории ШР28 и представляет собой приборную розетку без патрубка в экранированном исполнении с экранированной гайкой. Конструкция предусматривает шесть контактов, что обеспечивает подключение нескольких независимых линий в составе одного узла. Приёмка «5» подтверждает прохождение изделием установленного контроля качества.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР28-П6ЭГ «5» содержит всю ключевую информацию о конструктивном исполнении соединителя. Каждый символ обозначения имеет строго определённое значение.

• ШР — тип соединителя, определяющий серию и общее конструктивное решение.
• 28 — условный размер корпуса, характеризующий габаритные параметры изделия.
• П — конструктивное исполнение без патрубка, то есть приборная розетка.
• 6 — число контактов в соединителе.
• Э — экранированный вариант исполнения.
• Г — наличие экранированной гайки.
• «5» — обозначение приёмки.

Корпус соединителя выполнен в цилиндрической форме, характерной для серии ШР28. Экранирование корпуса и гайки обеспечивает защиту от внешних электромагнитных помех и повышает стабильность работы в составе высокочувствительной аппаратуры. Контакты изготовлены из серебра или никеля, что положительно сказывается на проводимости и устойчивости к коррозии.

Технические характеристики

Электрические параметры

• Максимальная токовая нагрузка — до 60 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее амплитудное напряжение — до 850 В.
• Диапазон рабочих частот — до 3 МГц.

Механические и эксплуатационные параметры

• Количество циклов сочленения-расчленения — до 500.
• Устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц при ускорении до 30 g.
• Устойчивость к механическим ударам — одиночные до 500 g, многократные до 35 g.
• Допустимое пониженное давление — до 1,3 на 10 в минус четвёртой степени Па.
• Минимальная наработка — 1000 часов.
• Климатическое исполнение — УХЛ.
• Тип исполнения — негерметичный.

Применение

ШР28-П6ЭГ «5» используется в составе радиоэлектронной аппаратуры, измерительных комплексов, лабораторного оборудования и радиотехнических систем, где требуется надёжное разъёмное соединение с возможностью многократной коммутации. Приборное исполнение без патрубка позволяет устанавливать розетку непосредственно на корпус устройства, а экранированная гайка упрощает монтаж и обеспечивает дополнительную защиту от наводок.

Соединитель подходит для применения в умеренно холодном климате благодаря исполнению УХЛ. Наличие шести контактов даёт возможность организации нескольких сигнальных или силовых линий в одном разъёме. Изделие сохраняет работоспособность при значительных механических нагрузках, включая вибрации и ударные воздействия, что позволяет использовать его в подвижных и стационарных установках.

Конструкция рассчитана на длительную эксплуатацию: минимальная наработка составляет 1000 часов, а ресурс по числу сочленений достигает 500 циклов. Серебряные или никелевые контакты обеспечивают стабильное электрическое соединение на протяжении всего срока службы.
