ШР28-П4НГ (чаще обозначают как ШР28П4НГ5) — это низкочастотный цилиндрический электрический разъём серии ШР, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц при напряжении до примерно 850 В (амплитудное значение).

Назначение и область применения

• Используется для соединения электрических цепей в радио‑ и электротехнической аппаратуре общего назначения.

• Применяется в цепях постоянного и переменного тока частотой до 3 МГц, что типично для низкочастотных соединителей управления и питания.

• Может использоваться как в виде кабельной части (вилка), так и приборной части (розетка) в составе соединителя серии ШР28.

Расшифровка обозначения

Обозначение «ШР28П4НГ5» обычно трактуется так:​

• «ШР» — штепсельный разъём (серия низкочастотных цилиндрических соединителей).​

• «28» — условный размер корпуса (серия ШР28).

• «П» — исполнение корпуса:

  • для кабельной части — с прямым патрубком;

  • для приборной части — без патрубка или с прямым патрубком, в зависимости от варианта.​

• «4» — количество контактных гнёзд/штирей (4 контакта).​

• «НГ» — исполнение под неэкранированный кабель (гайка и конструкция без экранирования).​

• «5» в конце — вариант климатического или конструктивного исполнения (зависит от конкретного стандарта серии и завода‑изготовителя).

Конструктивные особенности

• Цилиндрический корпус с резьбовым соединением, обеспечивающим надёжную фиксацию вилки и розетки.

• Поляризация корпуса одношпоночная, что исключает неправильное совмещение при соединении.​

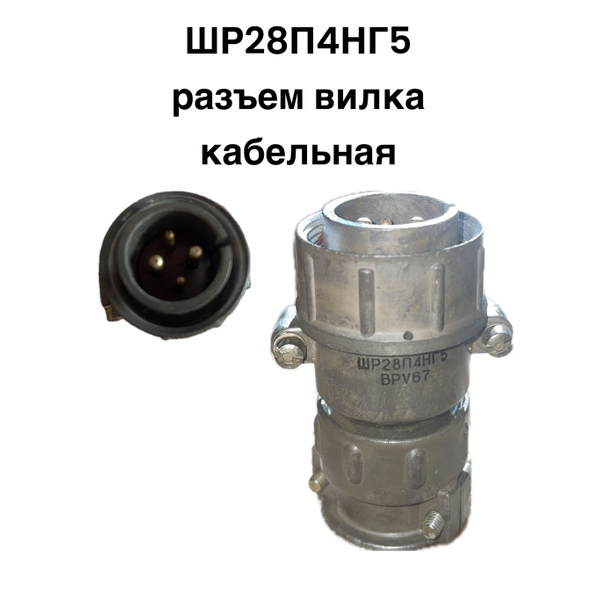

• Выпускается как кабельная вилка (П4НГ) и соответствующая ей приборная или кабельная розетка (например, ШР28ПК4НГ5).

• Для кабельных вариантов применяется прямой патрубок под неэкранированный кабель.​

Основные электрические и климатические параметры

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Рабочий ток для серии ШР28 — порядка десятков ампер (для типовых исполнений указывают до 25 А, а предельная токовая нагрузка для конкретных вариантов может достигать более высоких значений, до 150 А по данным отдельных производителей).

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Диапазон рабочих температур: от примерно −60 до +60 °C.

• Степень защиты корпуса обычно IP54 (защита от брызг и ограниченная защита от пыли, без полного герметичного исполнения).​

• Устойчивость к вибрации: синусоидальная вибрация 1–5000 Гц с ускорением до 300 м/с² (около
