Назначение изделия

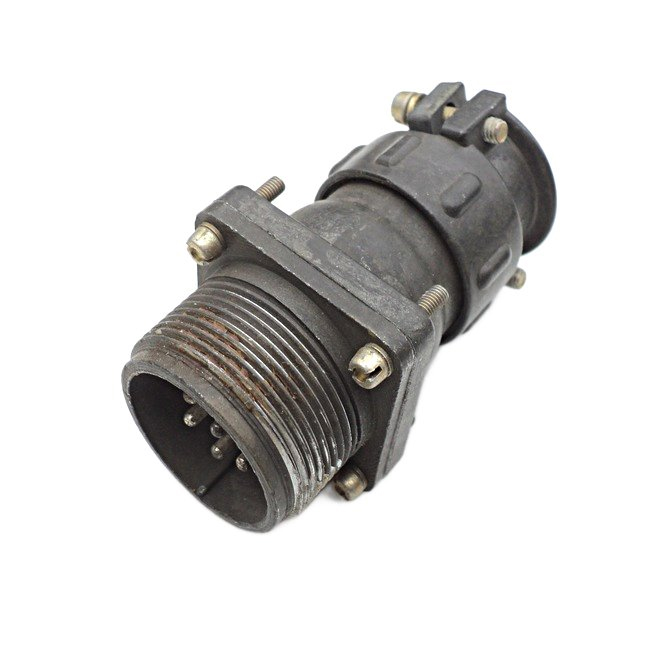

ШР28 кожух БПЭ — это составная часть низкочастотного цилиндрического разъёма серии ШР резьбового сочленения. Кожух устанавливается на приборную (блочную) часть соединителя и предназначен для защиты места соединения кабеля с разъёмом от механических повреждений, пыли и внешних воздействий, а также для организации ввода кабеля через патрубок. Изделие применяется в электрических цепях с относительно высокими токами и напряжениями, где требуется надёжное и разъёмное соединение кабеля с блоками или приборами.

Артикул изделия — 41210, категория — ШР28. Производитель в предоставленных данных не указан.

Расшифровка маркировки

Обозначение «ШР28 кожух БПЭ» складывается из нескольких элементов, каждый из которых несёт смысловую нагрузку:

• ШР — тип соединителя: низкочастотный цилиндрический разъём резьбового сочленения.
• 28 — условный размер корпуса, которому соответствует диаметр около 28 мм.
• БП — конструктивное исполнение приборной (блочной) части разъёма.
• Э — вид концевой гайки для экранированного кабеля; такое исполнение обеспечивает возможность заземления экрана.
• Кожух — защитно-монтажный элемент, закрывающий соединение кабеля и разъёма и облегчающий ввод кабеля.

В серии ШР различают кабельную часть, обозначаемую «Ш» (вилка-гнездо), и блочную часть, обозначаемую «Г» (розетка). Кожух БПЭ относится к блочному исполнению и крепится к разъёму.

Конструктивные особенности

Кожух выполняет одновременно защитную и монтажную функцию. Он закрывает узел соединения кабеля с разъёмом, предохраняет его от механических повреждений и обеспечивает аккуратный ввод кабеля через патрубок. Корпус и кожух обычно изготавливаются из металла — алюминиевого сплава или стали, что придаёт конструкции жёсткость и устойчивость к внешним воздействиям. Изолятор между контактами выполняется из карбонита или другого термостойкого пресс-материала, способного выдерживать нагрев и сохранять диэлектрические свойства.

Контакты разъёма изготавливаются из бронзы или аналогичного сплава и покрываются серебром либо никелем. Такое покрытие снижает переходное сопротивление и повышает стабильность электрического контакта при многократных сочленениях и расчленениях.

Электрические параметры

Для разъёмов ШР28 с кожухом БПЭ характерны следующие типовые электрические характеристики:

• рабочее напряжение — до 850 В переменного или постоянного тока;
• допустимый ток на один контакт — порядка 50 А;
• ток на всё соединение — до 100 А;
• материал контактов — бронза или аналогичный сплав с серебряным либо никелевым покрытием.

Указанные значения относятся к типовым параметрам серии и определяют область применения изделия — цепи с относительно высокими токами и напряжениями.

Условия эксплуатации и применение

Разъёмы данного типа рассчитаны на работу в широком диапазоне температур — обычно от минус 60 до плюс 100 градусов Цельсия. Конструкция допускает многократные сочленения и расчленения, до нескольких сотен циклов, что важно для оборудования, требующего периодического подключения и отключения кабелей.

Кожух ШР28 БПЭ применяется в электро- и радиотехническом оборудовании, аппаратуре связи, промышленной автоматике и других системах, где важны надёжность соединения и защита от внешних воздействий. Исполнение «Э» с концевой гайкой для экранированного кабеля делает изделие пригодным для цепей, в которых требуется заземление экрана и снижение уровня помех.

Комплектация и подтверждённые сведения

В предоставленных данных отсутствуют сведения о комплектации, стране производства, сертификатах, стандартах и гарантии, поэтому эти параметры не приводятся. Известны название изделия — ШР28 кожух БПЭ, артикул 41210 и категория ШР28. Характеристики в карточке товара на момент публикации не заполнены, поэтому описание построено на общих сведениях о серии ШР и типовых параметрах разъёмов ШР28 с кожухом БПЭ.
