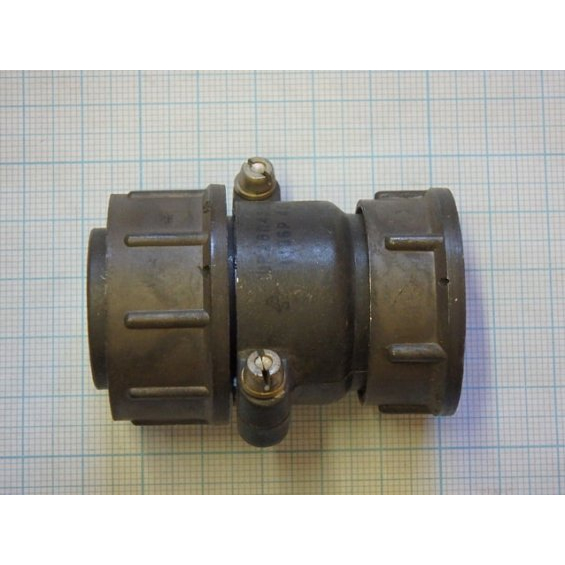

ШР28 кабельный корпус

Разъём ШР‑28 кабельного исполнения — это штепсельный цилиндрический электрический соединитель, предназначенный для быстрого подключения и разъединения кабельных линий в различных электротехнических устройствах и установках.

Назначение и конструкция корпуса

Корпус ШР‑28 выполнен круглого типа из металла (обычно алюминиевого сплава), служит защитой контактов и обеспечивает надёжную фиксацию кабеля при помощи винтовой гайки и уплотнительного патрубка.
Соединитель бывает вилкой («папа») или розеткой («мама»); в кабельном исполнении корпус монтируется непосредственно на кабель, а не на приборную панель.

Размеры и типоразмер

Условный размер корпуса обозначается цифрой 28, что соответствует диаметру цоколя примерно около 28 мм и относится к серии стандартных цилиндрических разъёмов.
В зависимости от модификации у кабельной части может быть прямой (обозначение «П») или угловой («У») патрубок, а также есть варианты под неэкранированный («Н») или экранированный («Э») кабель.

Технические особенности

Разъёмы ШР‑28 изготавливаются по техническим условиям (например, отечественным ТУ), обеспечивают многократные включения–отключения (до сотен циклов) и рассчитаны на рабочие токи от нескольких до десятков ампер на контакт, в зависимости от диаметра контактов и схемы замыкания.
Контакты выполнены из бронзы или других токопроводящих сплавов, изолятор — из пресс‑материала (карболита), что обеспечивает достаточное сопротивление изоляции и низкое сопротивление контакта.

Применение

Такие кабельные корпуса ШР‑28 применяются в промышленной аппаратуре, станках, приборах и установках, где требуется надёжное и разъёмное электрическое соединение кабелей с небольшим числом контактов (1–7) в неавтоматизированных или ручных системах.
