Назначение

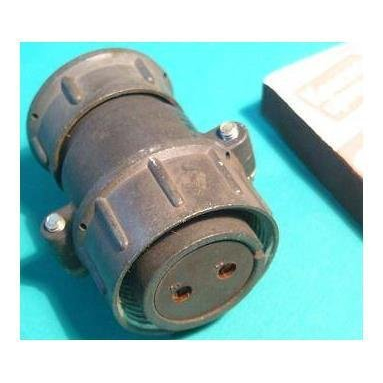

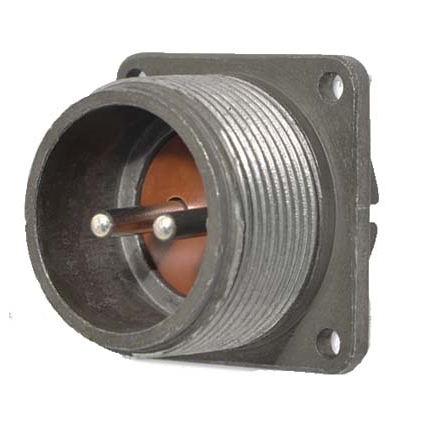

Разъём ШР28П2ЭШ7 ВП «5» — цилиндрический электрический соединитель серии ШР28, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется разъёмное соединение проводников с возможностью многократного сочленения и расчленения без потери качества контакта.

Товар поставляется под артикулом 7664 и относится к категории ШР28. Производитель в карточке товара не указан, поэтому при подборе аналога или ответной части следует опираться на обозначение исполнения и эксплуатационную документацию серии.

Конструктивные особенности и маркировка

• Цилиндрическая форма корпуса, характерная для соединителей серии ШР.
• Обозначение исполнения ШР28П2ЭШ7 содержит сведения о типе и варианте исполнения соединителя; расшифровка приводится в документации изготовителя.
• Индекс ВП в наименовании указывает на принадлежность изделия к продукции, принимаемой с участием военного представительства.
• Приёмка «5» — подтверждённая характеристика товара, означающая, что изделие прошло приёмку по установленным для такой продукции требованиям.

Приёмка «5»: что это значит на практике

Приёмка «5» присваивается изделиям, прошедшим контроль качества с участием военного представительства. Для потребителя это означает повышенный уровень требований к входному контролю, маркировке и сопроводительным документам на партию. Такие соединители традиционно востребованы в задачах, где недопустимы отказы по причине скрытых производственных дефектов.

При получении партии рекомендуется сверить обозначение на корпусе и в сопроводительных документах с заказом: именно совпадение индекса ВП и приёмки «5» подтверждает, что поставлено именно то исполнение, которое предусмотрено проектом.

Применение

Соединитель востребован при сборке и ремонте радиоэлектронной аппаратуры, в кабельных сборках, приборах и устройствах, где применяются цилиндрические разъёмы серии ШР28. Типовые сценарии: внутриблочная и межблочная коммутация, подключение кабелей к аппаратуре, замена вышедших из строя соединителей при обслуживании техники.

Ответную часть подбирают по документации серии с учётом типа контактов и исполнения корпуса. Электрические параметры — допустимое напряжение, токовую нагрузку и число контактов — уточняют по эксплуатационной документации изготовителя, поскольку в карточке товара они не приведены.

Монтаж и обращение

1. Перед монтажом проверьте целостность корпуса, изоляторов и контактов.
2. Разделку проводов выполняйте по документации на соединитель, не допуская перегрева изоляции при пайке.
3. Сочленение производите без перекосов, по ключу (шпонке), до полного зацепления.
4. Храните изделие в упаковке, защищающей контакты от загрязнения и механических повреждений.
