Назначение

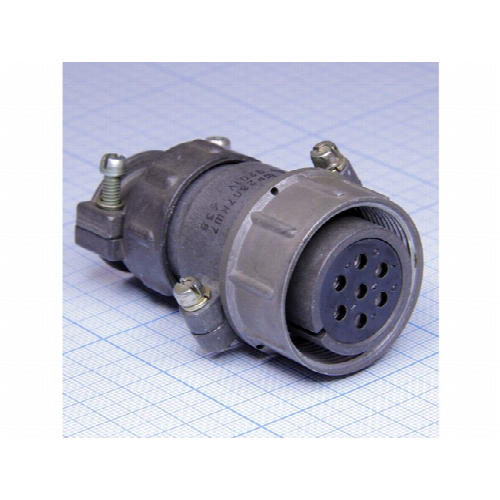

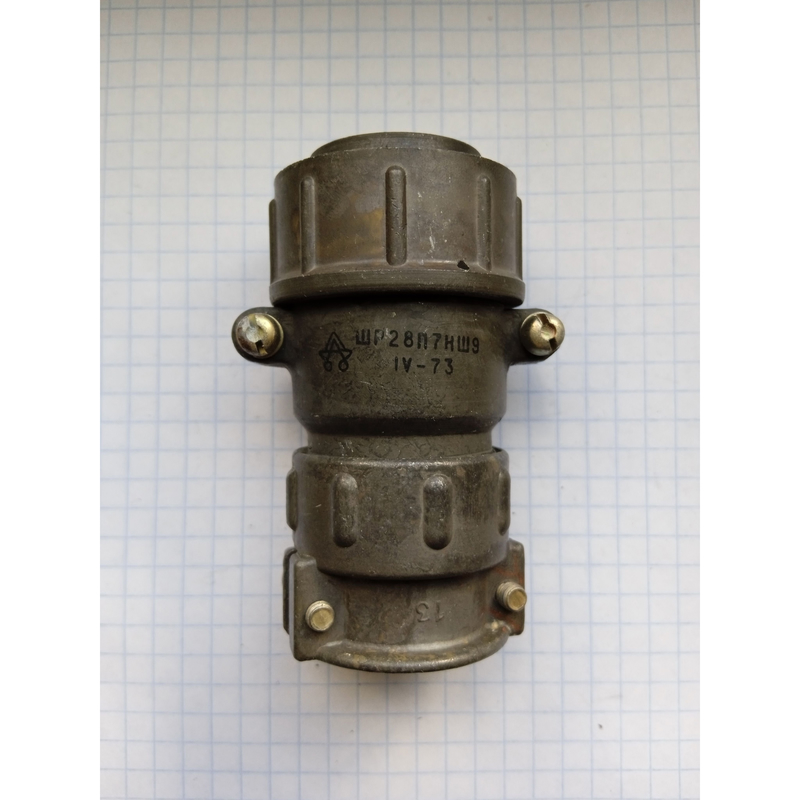

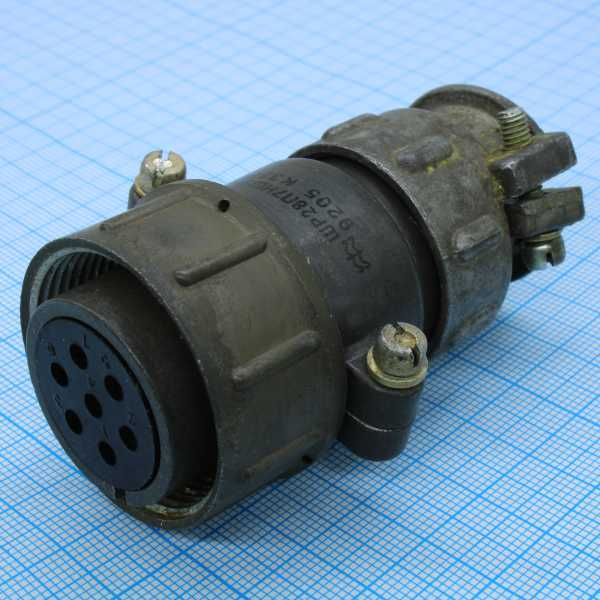

ОС ШР28П7НШ9 — кабельная розетка категории ШР28, артикул 7481. По предоставленным данным это негерметичная 7-контактная розетка, предназначенная для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие относится к кабельным розеткам с прямым патрубком для подключения неэкранированного кабеля.

Розетка применяется там, где требуется разъёмное соединение кабеля с ответной частью и предусмотрен монтаж с неэкранированным кабелем. Конструкция рассчитана на использование в электрических системах, где важны прочность соединения и стабильность контакта.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 7, диаметр каждого контакта — 2,5 мм.
• Максимальная токовая нагрузка на один контакт — до 35 А.
• Общая токовая нагрузка, указанная в данных, — до 175 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочее напряжение — до 850 В амплитудного значения, частота цепей — до 3 МГц.

Конструкция и материалы

• Тип соединения — резьбовое, с одношпоночной поляризацией.
• Патрубок — прямой, для неэкранированного кабеля.
• Материал корпуса — алюминиевый сплав или пластмасса.
• Покрытие контактов — серебро или никель.
• Исполнение — негерметичное.

Условия эксплуатации

Заявленный диапазон температуры эксплуатации составляет от минус 60 °C до плюс 60 °C. По устойчивости к механическим воздействиям в данных указаны синусоидальная вибрация с частотой от 1 до 5000 Гц при ускорении 30 g, одиночный механический удар 500 g и многократный механический удар 35 g.

Применение и монтаж

Розетка ОС ШР28П7НШ9 применяется для подключения неэкранированного кабеля в составе электрических цепей постоянного и переменного тока. Резьбовое соединение с одношпоночной поляризацией обеспечивает фиксацию и ориентированное сочленение с ответной частью. Прямой патрубок предназначен для ввода кабеля без экрана.

Изделие может использоваться в системах, где необходимы 7-контактное разъёмное соединение, рабочее напряжение до 850 В амплитудного значения и токовые нагрузки, соответствующие указанным пределам. При подборе следует учитывать негерметичное исполнение, материалы корпуса и покрытия контактов, а также условия эксплуатации по температуре и механическим воздействиям.
