ШР55П23НШ1Н (часто обозначается как ШР23Ш1Н в сокращённой форме) — это розетка низкочастотного цилиндрического соединителя отечественного производства.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Используется в энергетике, промышленности и строительстве для надёжного соединения кабелей.

Конструкция

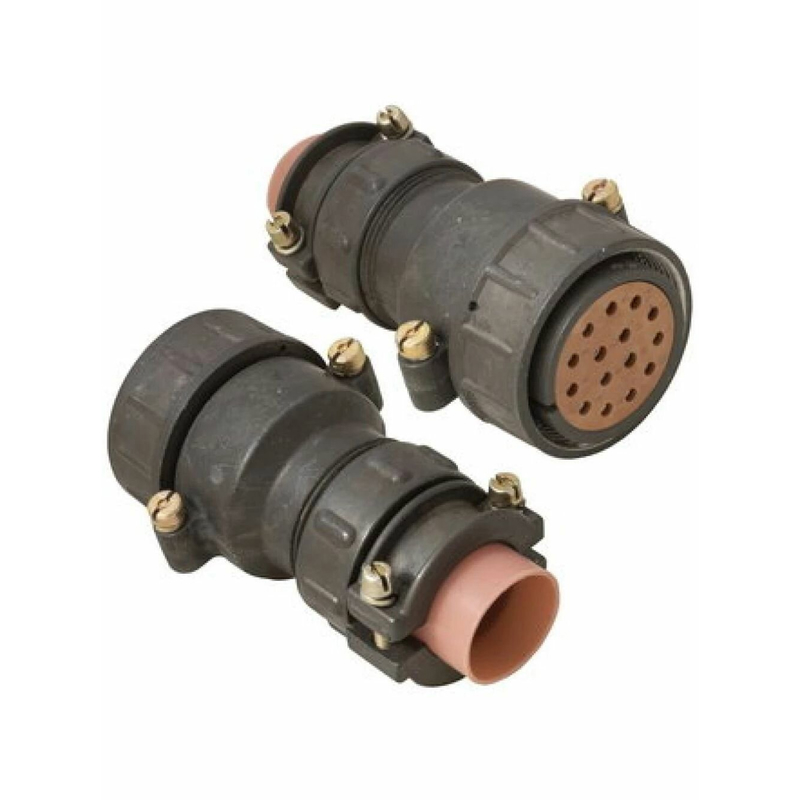

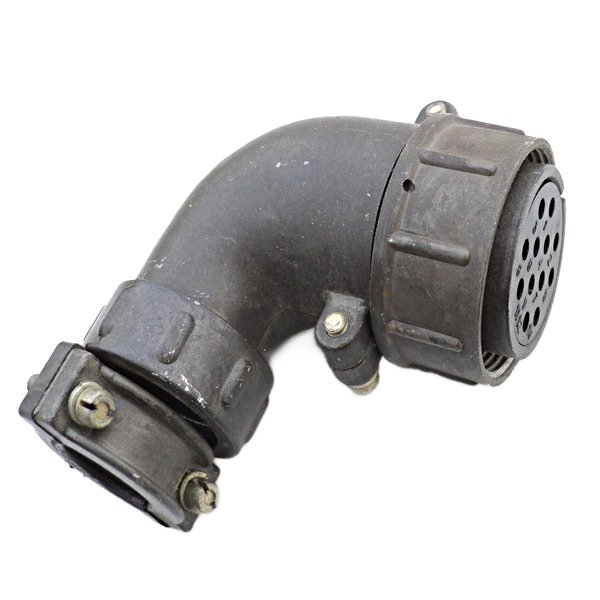

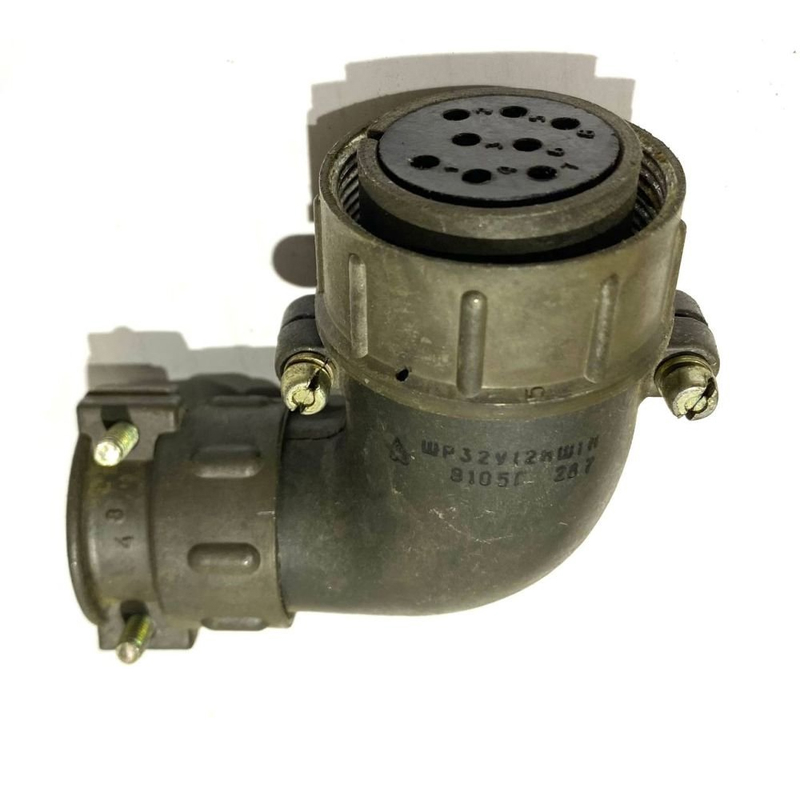

Приборная часть изготавливается без патрубка или с прямым/угловым патрубком, кабельная — аналогично. Корпус выполнен из алюминиевого сплава (например, АЛ-11 или А-22) для прочности и устойчивости к воздействиям. Сочленение — резьбовое, монтаж — пайка, габариты примерно 101,9×104×67,5 мм.

Контакты

• 16 контактов диаметром 1,5 мм.

• 2 контакта диаметром 2,5 мм.

• 3 контакта диаметром 3,5 мм.

• 2 контакта диаметром 5,5 мм (всего 23 контакта).​

Условия эксплуатации

Рабочая температура от -60 °C до +110 °C (с учётом перегрева контактов), сопротивление изоляции не менее 5000 МОм. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные). Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет.
