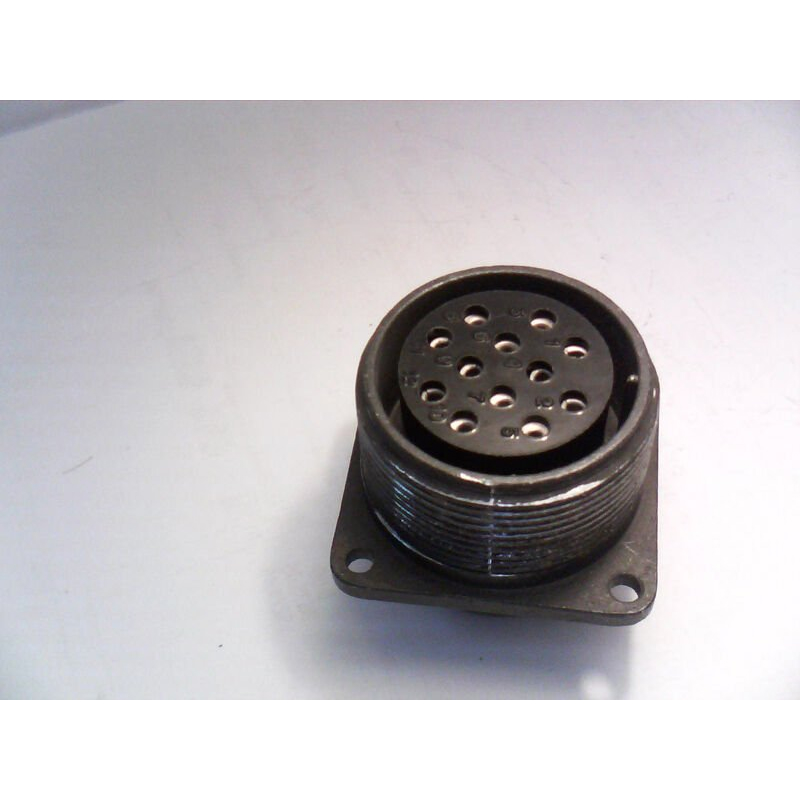

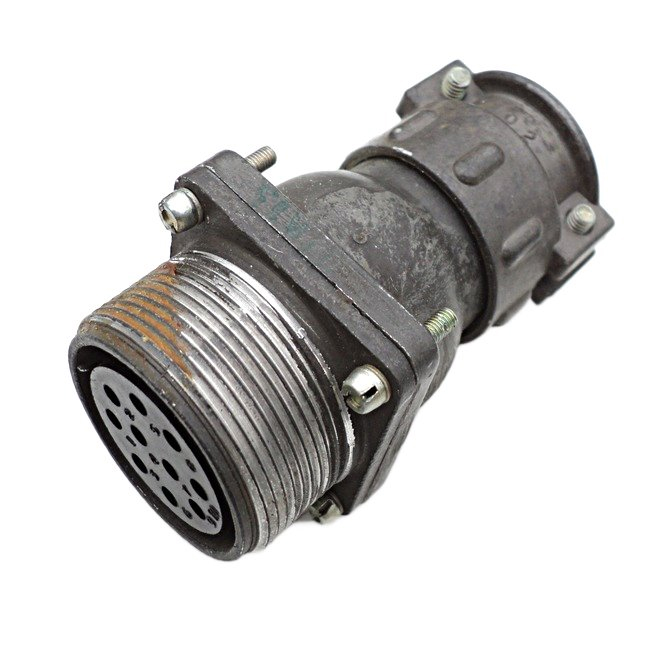

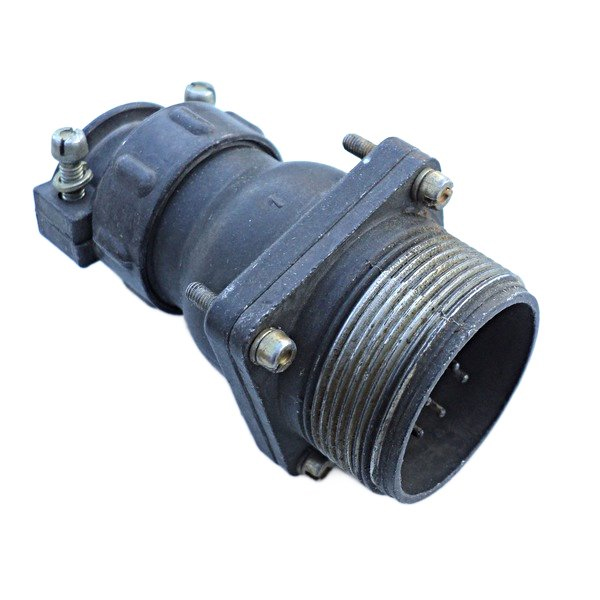

ШР23Г1 — это цилиндрический электрический разъём (соединитель) из серии ШР, предназначенный для соединения электрических цепей в различных устройствах. Он используется для внутреннего и наружного применения, подходит для цепей постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В и токе 4–36 А на контакт.

Основные характеристики

Соединители серии ШР, включая модели вроде ШР23Г1, имеют резьбовое сочленение с одношпоночной поляризацией для надёжной фиксации. Контакты часто покрыты серебром, сопротивление которых минимально (например, 1–2,5 мОм в зависимости от диаметра), а изоляции — не менее 5000 МОм. Они выдерживают вибрации, удары (до 5000 м/с²) и ускорения до 300 м/с², что делает их устойчивыми в сложных условиях.

Условия эксплуатации

Разъёмы исполняются в климатическом варианте УХЛ (умеренный и холодный климат), подходят для работы при ускорениях линейной нагрузки до 2000 м/с². Корпус обычно из бакелита или металла, с возможностью герметизации для защиты от пыли и влаги.
