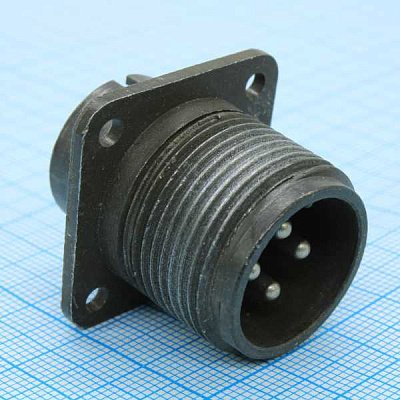

ШР20ПК4ЭШ8Н ВИЛКИ

Цена: ПОД ЗАКАЗ

В наличии: 34 шт.

Технические характеристики

ШР20ПК4ЭШ8Н ВИЛКИ

ШР20ПК4ЭШ8Н — это цилиндрический низкочастотный электрический соединитель (вилка приборная) из серии ШР , предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический низкочастотный);
20 — условный размер корпуса (типоразмер);
ПК — приборный соединитель с прямым патрубком ;
4 — количество контактов (4 шт.);
Э — вид гайки патрубка: для экранированного кабеля ;
Ш — контакты вилки: штыревые (в ответной розетке — гнездовые);
8 — сочетание контактов (соответствует диаметру контактов 2,5 мм);
Н — часто указывает на исполнение (например, нормальное или с определённым покрытием/материалом).

Технические характеристики

Максимальное рабочее напряжение : 850 В (постоянный ток);
Рабочий ток на контакт : до 25 А (для контактов Ø 2,5 мм);
Сопротивление контакта : не более 1,0–2,5 мОм (в зависимости от покрытия — серебро/никель);
Сопротивление изоляции : ≥ 5000 МОм в нормальных климатических условиях;
Число сочленений–расчленений : не менее 500;
Минимальная наработка : 1000–5000 ч (в зависимости от исполнения);
Срок сохраняемости : не менее 15 лет;
Материал контактов : латунь; покрытие — серебро или никель;
Метод монтажа : пайка; крепление на панель (приборный);
Резьба накидной гайки : M24×1,5;
Климатическое исполнение : УХЛ;
Рабочий диапазон температур : от –60 °C до +60 °C
