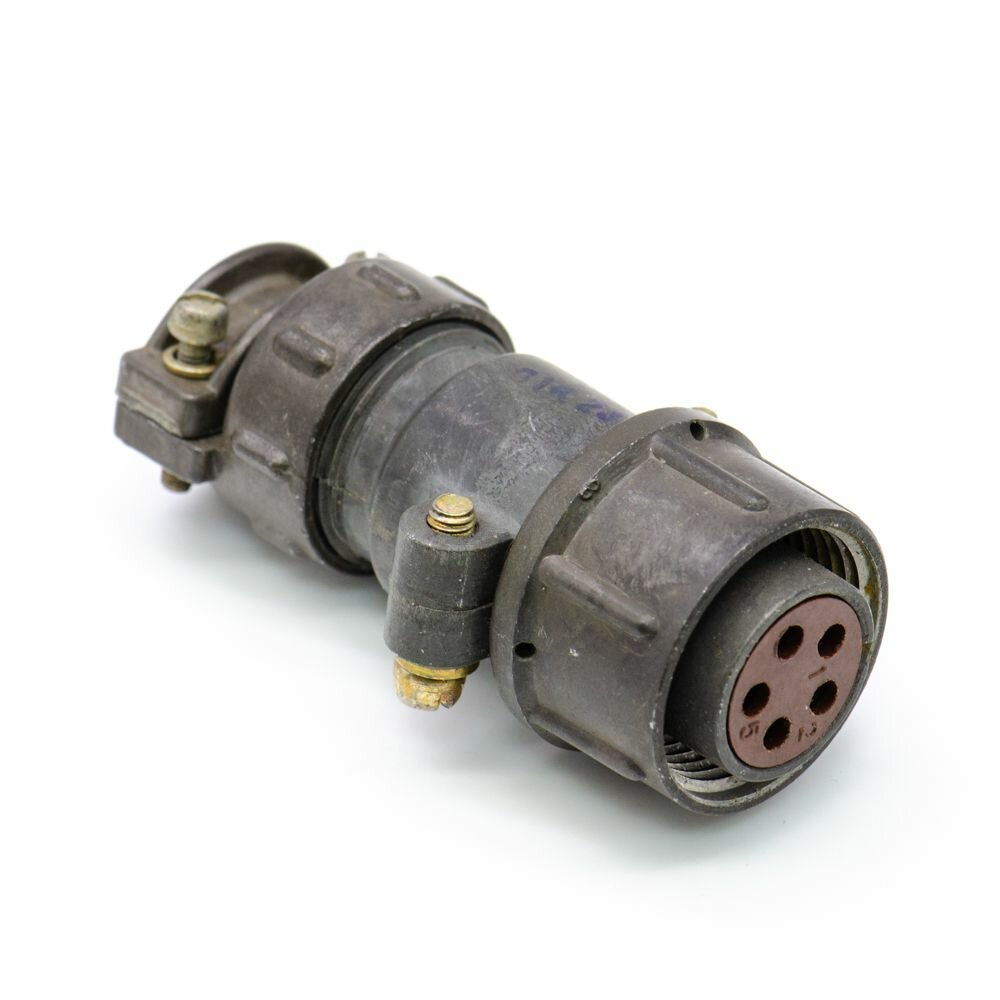

ШР20П5ЭГ10В

Коротко: ШР20П5ЭГ10 — это цилиндрический приборный (блочный) разъём серии ШР на 5 контактов, негерметичный, предназначенный для присоединения кабелей и блоковой установки в низкочастотных электрических цепях при напряжении до 850 В и рабочем токе до ~25–35 А на контакт (в зависимости от источника и режима).

Описание и конструкция

• Форм-фактор: корпус условного размера 20 (циллиндрический тип корпуса серии ШР), розетка (блочная, монтаж на панель/блок).

• Контакты: 5 шт., диаметр контактов ~2,5 мм; материал контактов — обычно с серебряным или никелевым покрытием.

• Выводы/патрубок: модель с индексом ЭГ10 обычно без патрубка (приборная/блочная), с прямым выводом под экранированный кабель — встречаются варианты «вилка кабельная» и «розетка на блок» как взаимные пары.

Электрические характеристики

• Номинальное (амплитудное) напряжение: до 850 В.

• Рабочий ток на контакт: в спецификациях встречаются значения 25 А (обычное рабочее) и 35 А как максимальное допустимое для отдельного контакта; суммарная токовая нагрузка по всему разъёму — до 125 А.

• Сопротивление контакта: порядка 0,001 Ом (1 мОм) не более.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Механические и климатические параметры

• Рабочая температура: примерно от −60 °C до +60 °C (в отдельных спецификациях до +85 °C для некоторых модификаций).

• Количество сочленений (расчленений): порядка 500 циклов.

• Минимальная наработка: около 1000 часов; срок сохраняемости — до 15 лет по данным производителей/поставщиков.

• Вибрационная и ударная стойкость: совместимые параметры (диапазон частот вибрации, ускорения и ударные нагрузки) указаны в справочных таблицах производителей.

Применение и совместимость

• Типичные области: электро- и радиоаппаратура, контрольно-измерительные приборы, внутренние и наружные монтажи при условии защиты от влаги/пыли потребителем.

• Взаимозаменяемость: штепсельные цилиндрические разъёмы серии ШР совместимы с соответствующими частями той же серии (вилка ↔ розетка) при одинаковой комбинации контактов и поляризации корпуса.

Монтаж и материалы

• Монтаж: блочный (на панель/блок) — розетка; кабельная версия — вилка с выводом под кабель.

• Корпус: металл; изолятор — карболит или подобный диэлектрик; покрытия контактов — серебро или никель для улучшенной проводимости и коррозионной стойкости.

Пример использования (иллюстрация)

• На приборной панели закрепляют розетку ШР20П5ЭГ10; к ней через кабельную вилку ШР20П5ЭГ10 подключают внешние измерительные цепи или блоки питания для тестирования/связи между приборами.
