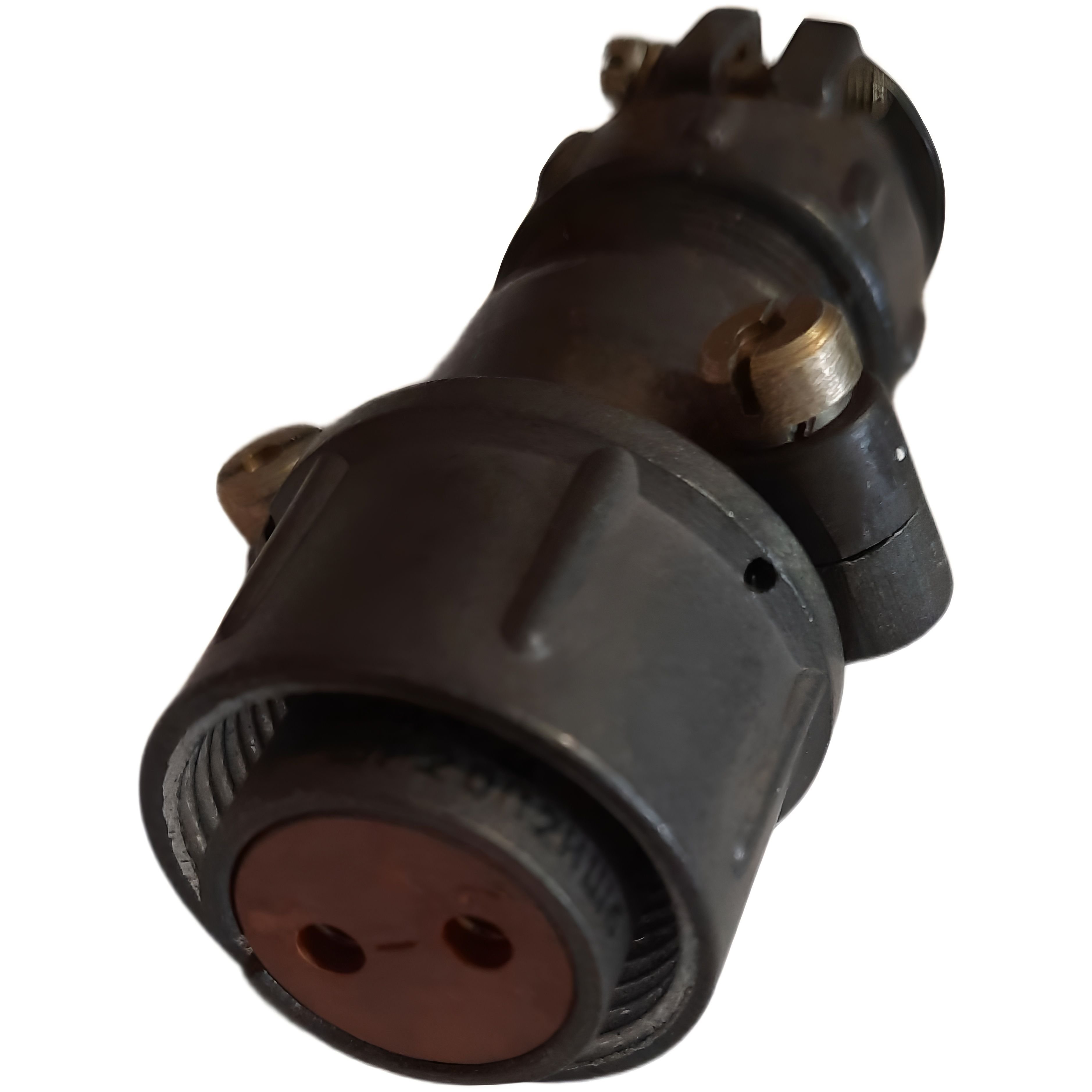

ШР20П2НШ6 — это цилиндрическая низкочастотная кабельная розетка (гнездовая часть соединителя) серии ШР , предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

• Количество контактов: 2 (гнезда)

• Диаметр контакта: 2,5 мм

• Рабочий ток на контакт: до 25 А (максимально до 35 А в некоторых исполнениях)

• Суммарный ток на соединитель: до 50 А

• Рабочее напряжение: до 850 В

• Сечение подключаемого провода: до 3 мм²

• Сопротивление контактов: не более 0,001–0,003 Ом (1–3 мОм)

• Сопротивление изоляции: не менее 5000 МОм

• Материал контактов: латунь или бронза (БрОц4-3) с покрытием серебром

• Материал корпуса: алюминиевый сплав (АЛ-11, А-22) с оксидированным покрытием

• Материал изолятора (вставки): бакелит или карболит (коричневый/темно-серый цвет)

• Способ монтажа: объемный (пайка проводов)

• Тип патрубка: прямой, для неэкранированного кабеля

• Герметичность: негерметичная (степень защиты IP54 в некоторых исполнениях)

Конструктивные особенности

• Метод сочленения: резьбовой

• Поляризация: одношпоночная (ключ для предотвращения ошибочного подключения)

• Контакты: извлекаемые, круглой формы

• Габаритные размеры: примерно 67,7 × 29,5 × 37,1 мм (длина × диаметр × высота)

• Масса: около 56 г

• Шаг резьбы накидной гайки: M24×1,5 мм

Эксплуатационные параметры

• Диапазон рабочих температур: от –60 °С до +60 °С

• Срок сохраняемости: не менее 15 лет

• Ресурс (количество сочленений-расчленений): не менее 500 циклов

• Минимальная наработка: 1000 часов

• Стойкость к внешним воздействиям:

  • синусоидальная вибрация: 1–5000 Гц, ускорение до 300 м/с²

  • механический удар: одиночный — до 5000 м/с², многократный — до 350 м/с²

  • линейное ускорение: до 2000 м/с²

  • атмосферное пониженное давление: до 1,3·10⁻⁴ Па

Назначение и применение

Розетка ШР20П2НШ6 используется преимущественно для изготовления кабелей управления, в том числе для сварочного оборудования, а также в различных промышленных и электротехнических системах, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и стойкостью к механическим и климатическим воздействиям.
