ШР20П2ЭШ6 ВИЛКИ
Технические характеристики
ШР20П2ЭШ6 ВИЛКИ

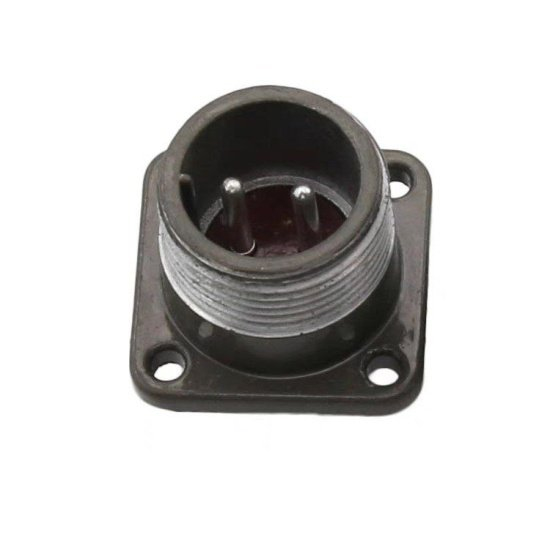

ШР20П2ЭШ6 — это 2‑контактная негерметичная приборная (блочная) вилка серии ШР с прямым выводом под экранированный кабель, без патрубка.
Назначение и применение
Соединитель предназначен для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется для соединения/разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро‑ и радиоаппаратуре.
Конструкция и основные параметры
Тип соединителя: ШР, цилиндрический низкочастотный, резьбовое сочленение.
Количество контактов: 2.
Диаметр контактов: 2,5 мм , штыревые, круглые.
Рабочий ток на контакт: до 25 А (в некоторых источниках указывается максимальный ток до 35 А на контакт).
Рабочее напряжение: не более 850 В .
Сечение присоединяемого провода: не более 3 мм² .
Материал контактов: латунь ЛС59‑1 , покрытие — серебро (Ag) .
Материал корпуса: алюминиевый сплав ( АЛ‑11 / А‑22 ), покрытие — оксидирование, цвет корпуса серый.
Материал изолятора: прессматериал карболит К‑211‑3 , цвет коричневый.
Поляризация корпуса: одношпоночная.
Метод монтажа: на панель (приборный), электрическое присоединение — пайка.
Габаритные размеры (L×W×H): примерно 30×30×42 мм .
Шаг резьбы накидной гайки: M24×1,5 мм .
Масса: не более 23 г .
