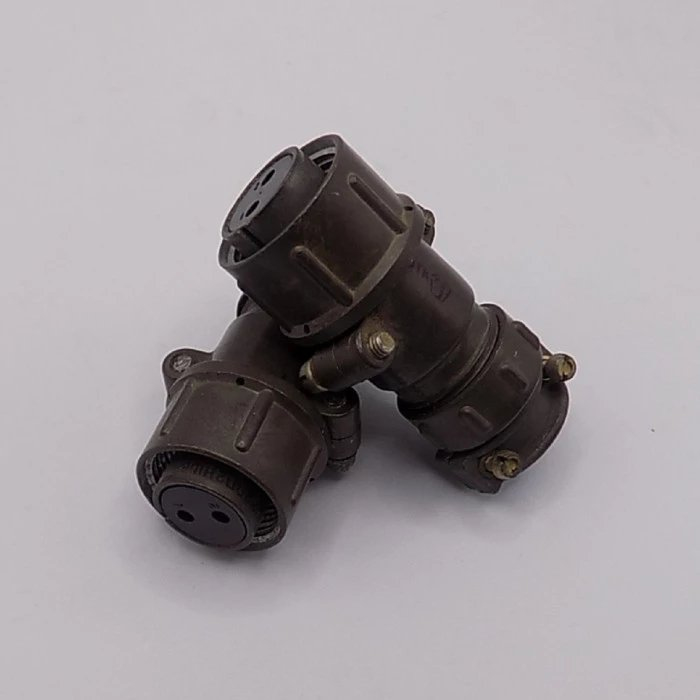

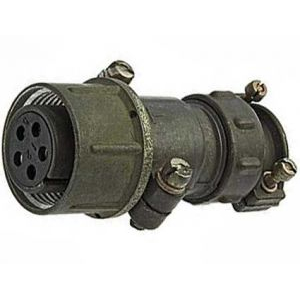

ШР20УНШ7 Каскад «5» — это кабельная розетка из серии низкочастотных цилиндрических соединителей производства АО «Каскад» (Черкесск), предназначенная для радиоэлектронной и радиотехнической аппаратуры общего назначения. Она имеет угловой патрубок для неэкранированного кабеля и используется в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Соединитель рассчитан на 5 контактов диаметром 1,5 мм с рабочим током до 10 А на контакт и максимальным напряжением 850 В. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Материал контактов — латунь с покрытием никелем или серебром, корпус из алюминиевого сплава с оксидированием, изолятор — бакелит или карболит черного цвета.

Диапазон рабочих температур — от -60 до +60 °C, климатическое исполнение УХЛ, срок хранения до 15 лет. Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и ресурс 500 сочленений-расчленений.

Метод монтажа — пайка, сочленение резьбовое (шаг M24×1,5), поляризация одношпоночная.

ШР — тип (цилиндрический НЧ); 20 — условный размер корпуса; У — угловой патрубок кабельной части; Н(Э)Ш — сочетание контактов (5 шт. Ø1,5 мм, гнездовое); 7 — тип контактов.

Изображение иллюстрирует типичную конструкцию оборудования серии «Каскад», где используются подобные разъемы для надежного соединения в промышленных системах.
