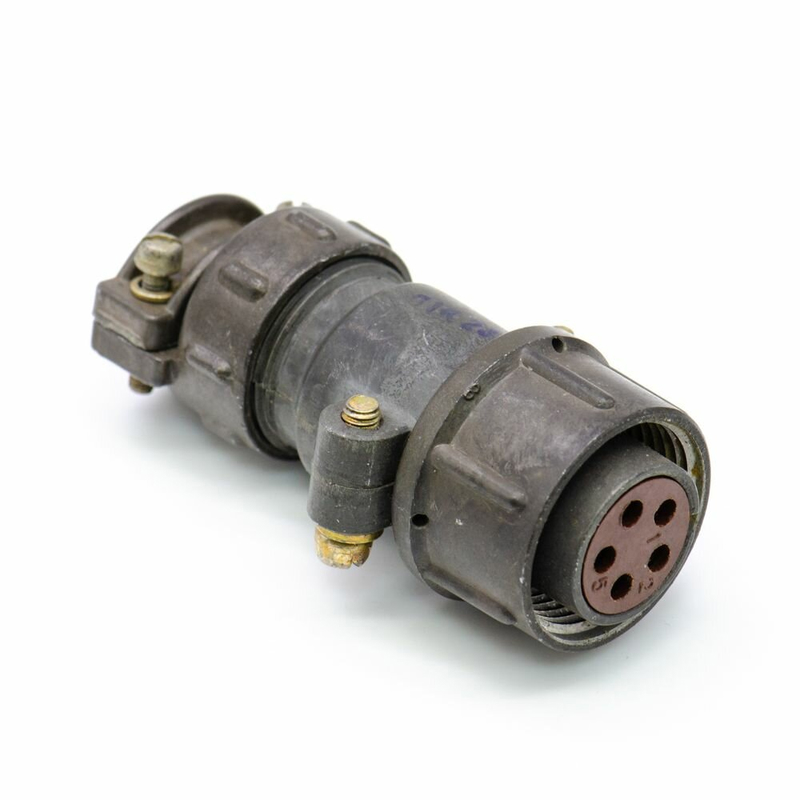

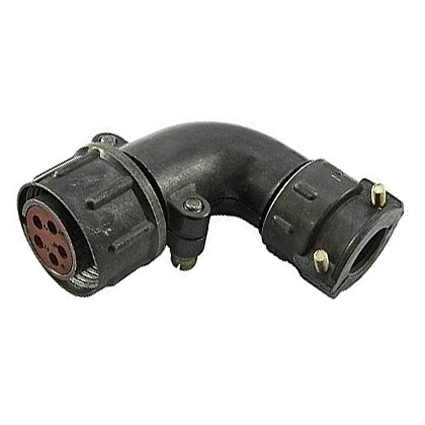

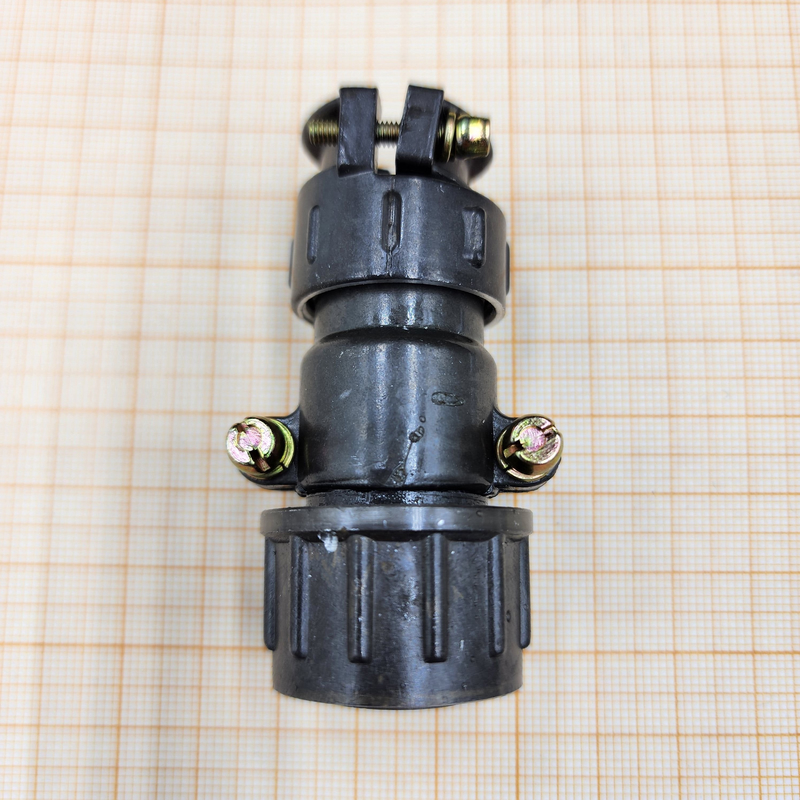

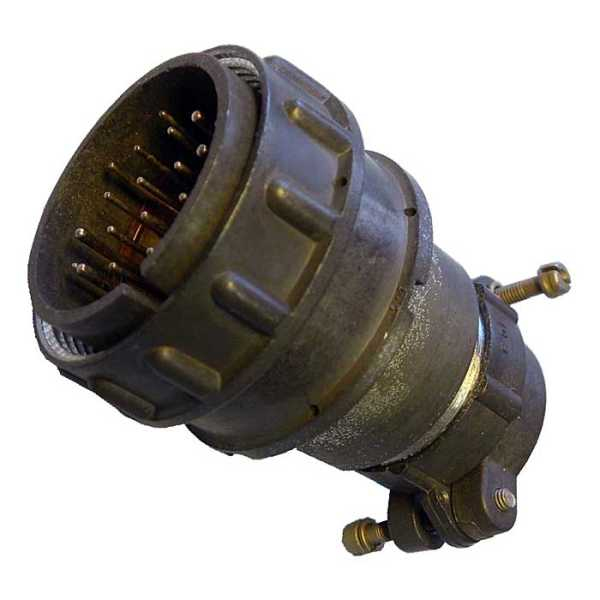

ШР20УНШ10 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР с угловым патрубком и гайкой для неэкранированного кабеля. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Технические характеристики

Максимальное рабочее напряжение постоянного тока достигает 850 В, а сопротивление контактов зависит от их диаметра: для 1,5 мм — не более 2,5 мОм, для 2,5 мм — 1,0 мОм, для 3,5 мм — 0,75 мОм, для 5,5 мм — 0,3 мОм и для 9 мм — 0,15 мОм.​
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, минимальная наработка — 5000 часов, а число сочленений-расчленений — не менее 500. +1
Условный размер корпуса — 20, часто используется с 5 контактами диаметром 2,5 мм.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) и линейное ускорение 2000 м/с² (200 g). +1
Работает при температурах от -60 до +60 °C (смена до +110 °C) и пониженном давлении до 1,3×10⁻⁴ Па. +1
Срок сохраняемости — 15 лет, соответствует ТУ 6313-022-61929916-2015 и сертификату ЕАЭС.​
