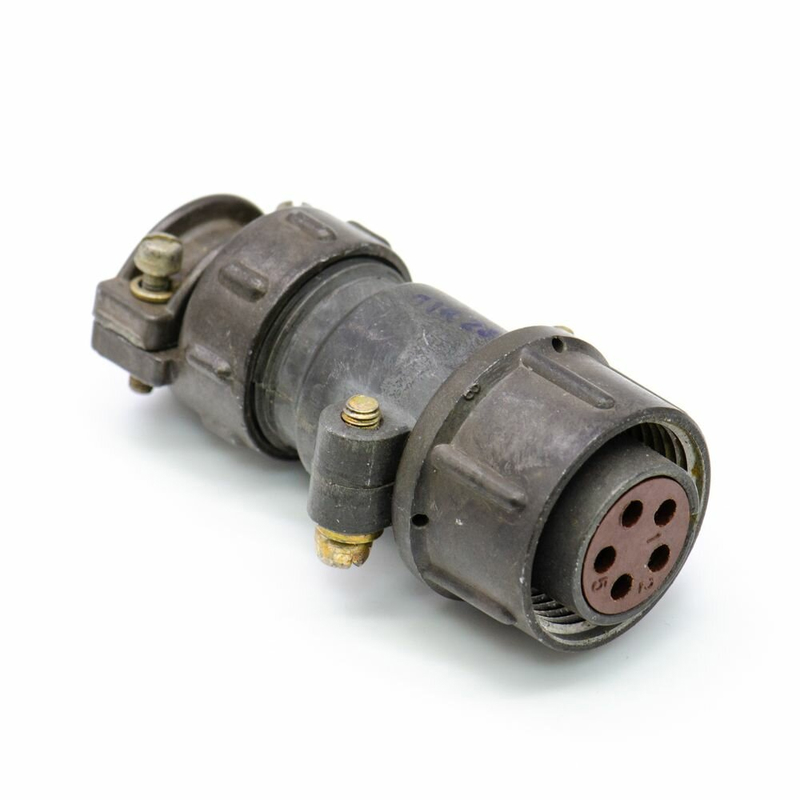

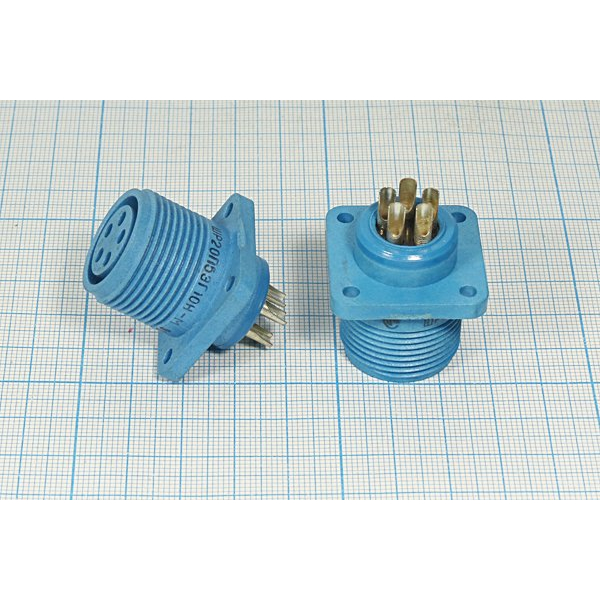

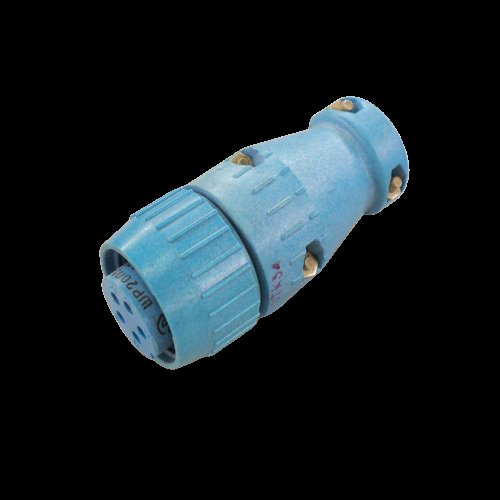

ШР20УНГ10Н-М — это разъём (соединитель) серии ШР20, предназначенный для работы в силовых и сигнальных цепях постоянного и переменного тока до примерно 850 В и токов порядка десятков ампер, в радио‑ и электротехнической аппаратуре.

Расшифровка обозначения

• «ШР» — тип соединителя, штыревой разъём круглый.

• «20» — условный размер корпуса (габарит/диаметр корпуса).

• «У» — конструктивное исполнение кабельной части с угловым патрубком (вывод кабеля под углом).

• «НГ» — обозначение одной из типовых схем расположения и количества контактов (цифры после неё обычно кодируют число и диаметр контактов; для серии ШР20 вариантов несколько, например “10” соответствует 5 контактам Ø 2,5 мм, но в вашем обозначении используется другой код).

• «Н» — никелевое покрытие контактов (без буквы использовалось бы серебро).

• «М» — корпус из пластмассы.

Основные электрические и механические характеристики

Для разъёмов серии ШР20 (к которым относится и ШР20УНГ10Н-М) типичны такие параметры: +3

• Рабочее напряжение: амплитудное значение до 850 В.

• Максимальный ток на один контакт: около 25 А (для контактов Ø 2,5 мм).

• Общая максимальная токовая нагрузка: порядка 125 А (зависит от числа контактов).

• Сопротивление одного контакта: не более 2 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Количество циклов сочленения/расчленения: около 500.

• Минимальная наработка: порядка 1000 часов.

Климатическая и механическая стойкость

• Климатическое исполнение: негерметичный разъём для условий УХЛ (умеренно‑холодный климат).

• Диапазон рабочих температур: примерно от −60 °C до +60 °C.

• Стойкость к вибрации: синусоидальная
