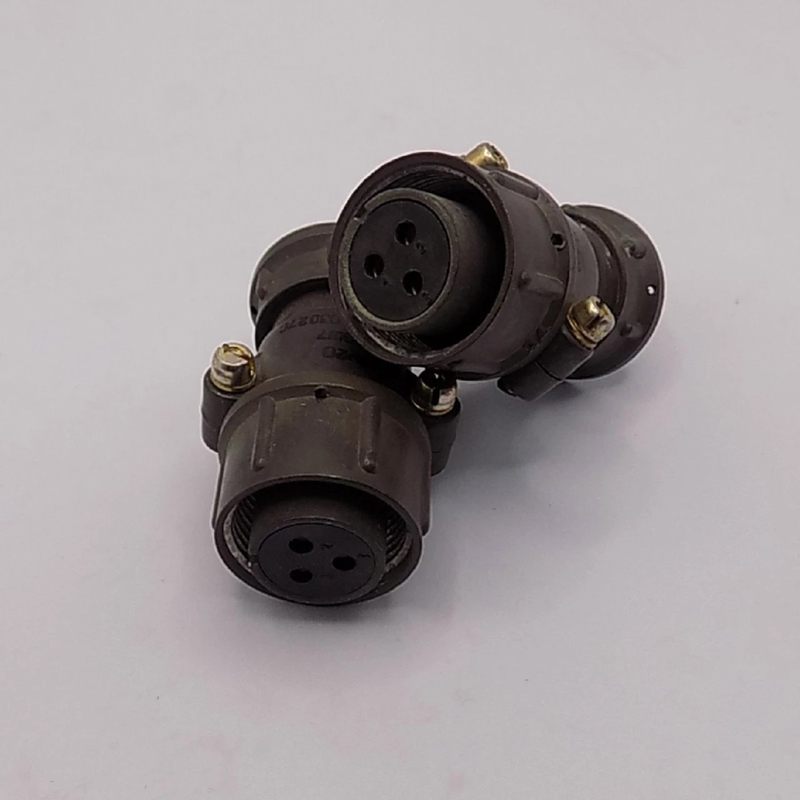

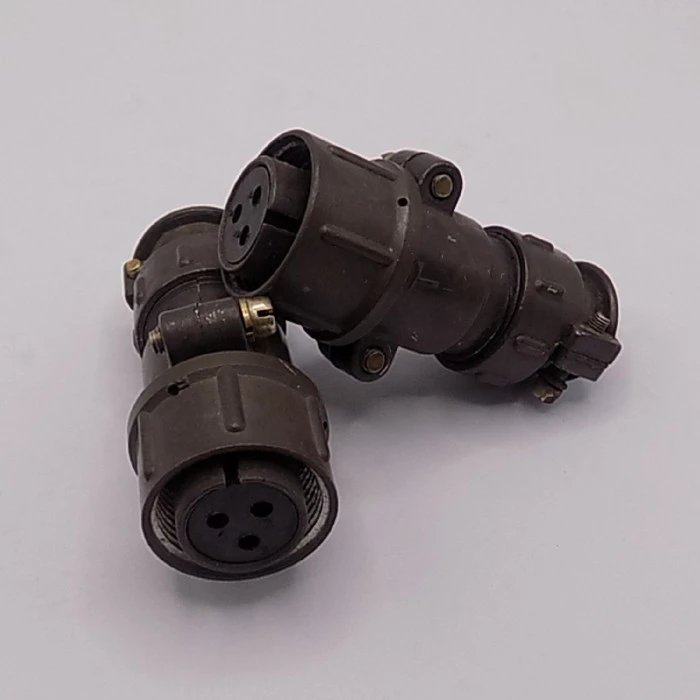

ШР20УНГ7 — это кабельная угловая вилка низкочастотного цилиндрического соединителя серии ШР советского/российского производства.

Основные характеристики

Условный размер корпуса — 20, диаметр контакта — 2,5 мм, количество контактов — 3. +1
Максимальная токовая нагрузка на контакт достигает 35 А, рабочий диапазон частот — до 3 МГц, напряжение — до 850 В. +2
Предназначена для электрических цепей постоянного и переменного тока в приборах и оборудовании.​

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический).
20 — условный размер корпуса.
У — кабельная часть с угловым патрубком.
НГ — нормальные габариты, резьбовое сочленение, одношпоночная поляризация.
7 — модификация (для неэкранированного кабеля).

Условия эксплуатации

Климатическое исполнение — УХЛ (от -60°C до +60°C), подходит для внутреннего монтажа, допускается наружный при защите от дождя и пыли. +1
Выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g) и не менее 500 сочленений-расчленений. +2
Сопротивление изоляции — не менее 5000 МОм.​
