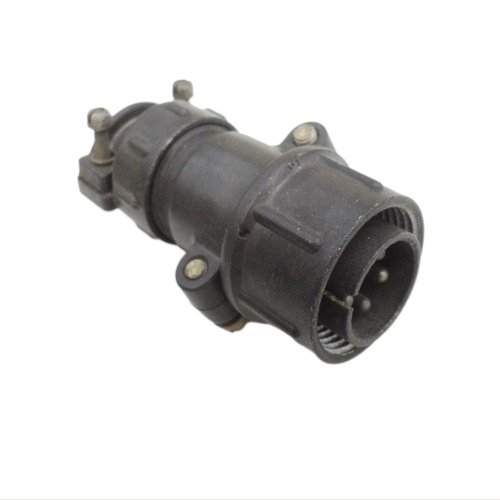

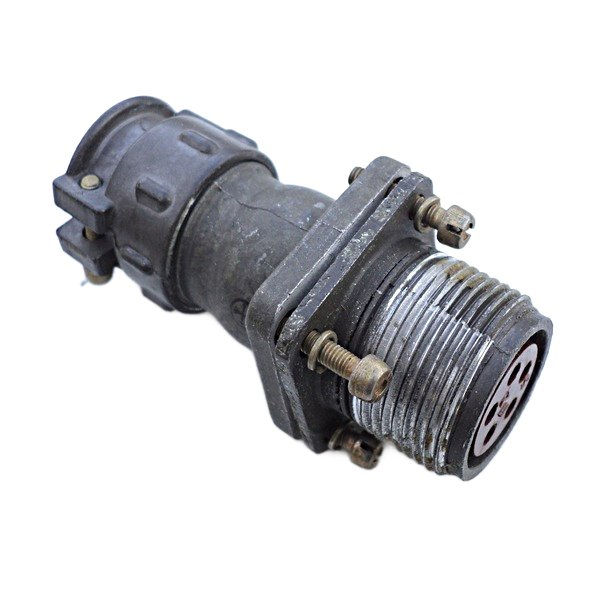

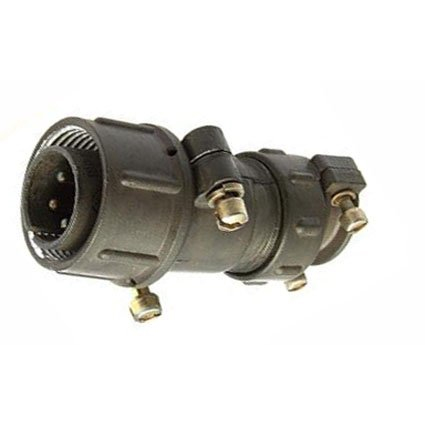

ШР20УНГ10‑К — это цилиндрический разъём из серии ШР20, применяемый в электрических цепях аппаратуры общего и радиоэлектронного назначения. Он относится к негерметичным соединителям, предназначенным для работы в обычных климатических условиях (группа У или УХЛ).

Что означает обозначение

• «ШР» — тип соединителя (цилиндрический разъём).

• «20» — условный размер корпуса (диаметр по габаритам).

• «У» — конструктивное исполнение приборной части (обычно с угловым патрубком или иным вариантом монтажа).

• «НГ» — негерметичное исполнение, климатика У/УХЛ.

• «10» — порядковый номер варианта исполнения или число контактов в определённой модификации.

• «К» — может указывать на конструктивное исполнение корпуса или кабельную часть (точная расшифровка зависит от конкретного ТУ и производителя).

Назначение и сфера применения

Этот разъём используется для коммутации цепей постоянного и переменного тока частотой до единиц мегагерц при напряжении до 850 В (амплитудное значение). Его применяют в радиоэлектронной, радиотехнической и бортовой аппаратуре, где требуется надёжное соединение с сохранением электрических параметров при вибрациях и перепадах температуры.

Электрические и механические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В, рабочий ток — в зависимости от модификации, как правило, десятки ампер или менее.

• Сопротивление изоляции в нормальных условиях — не менее примерно 5000 МОм, что обеспечивает низкий ток утечки и высокую надёжность.

• Соединитель рассчитан на большое число сочленений–расчленений (порядка нескольких сотен) и имеет минимальную наработку порядка 1000 часов.

Устойчивость к внешним воздействиям

ШР20УНГ10‑К рассчитан на работу в условиях вибрации (диапазон частот примерно 1–5000 Гц, ускорение до сотен м/с²) и многократных ударов, а также при одиночных импульсных ударах с существенным ускорением. Соединитель сохраняет работоспособность при пониженном атмосферном давлении и в широком диапазоне температур, что позволяет использовать его в аппаратуре, эксплуатируемой на открытом воздухе и в условиях сильных перепадов температур.
