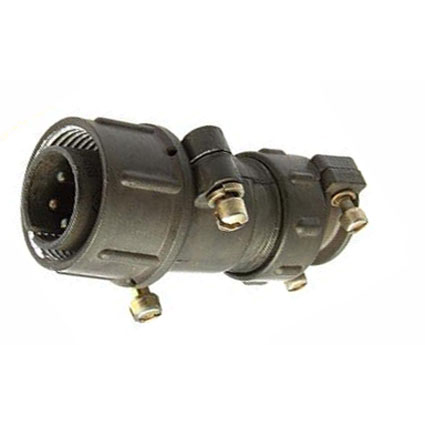

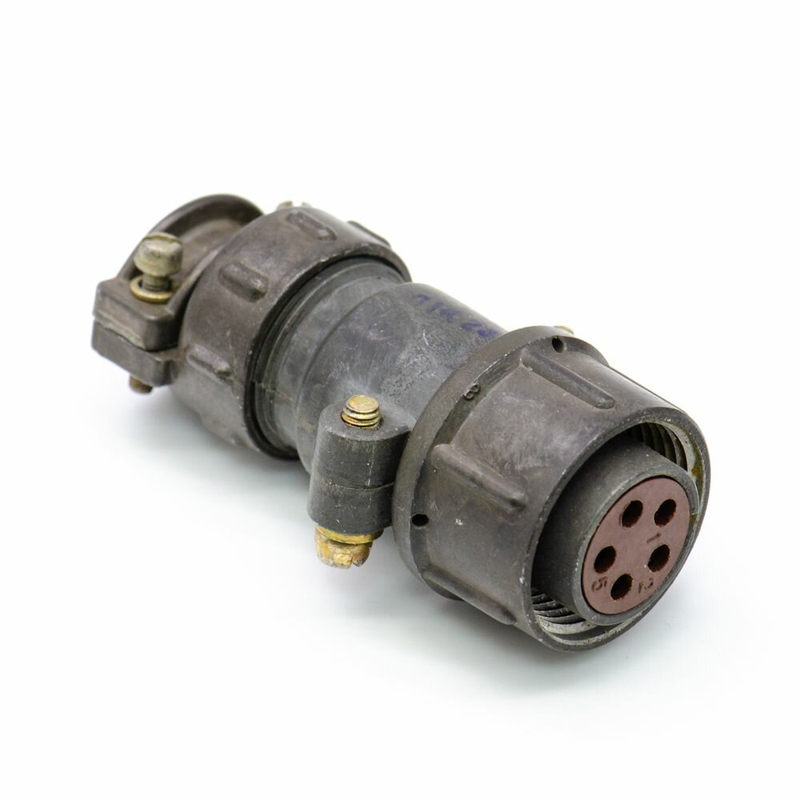

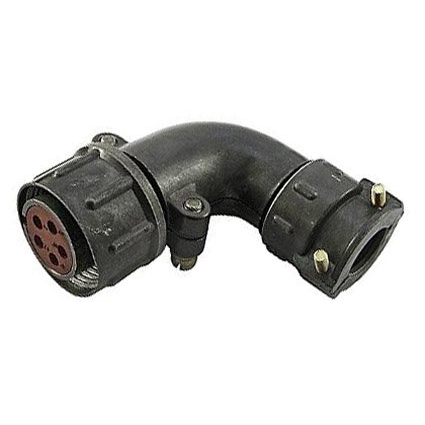

ШР20УНГ10 — это электрический разъём цилиндрической конструкции из серии ШР, предназначенный для надёжных соединений в электрических цепях переменного и постоянного тока.

Расшифровка обозначения

Это кабельная вилка с угловым патрубком (У), герметичная (НГ), рассчитанная на 10 контактов диаметром 1 мм. +1
Условный размер корпуса — 20, что определяет общие габариты и прочность. +1
Используется в радиоэлектронной и радиотехнической аппаратуре для приборных или кабельных подключений.​

Технические характеристики

Работает при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. +1
Максимальная токовая нагрузка на контакт — 7–10 А, сопротивление изоляции — не менее 5000 МОм. +1
Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные) и температуры от -60 до +60 °C.

Надёжность и применение

Количество циклов соединения-расчленения — 500, наработка — не менее 1000 часов. +1
Срок хранения — 15 лет, подходит для эксплуатации в условиях пониженного давления (до 1,3·10⁻⁴ Па). +1
Применяется в аппаратуре общего назначения, устойчивой к вибрациям и экстремальным условиям.​
