Назначение и область применения

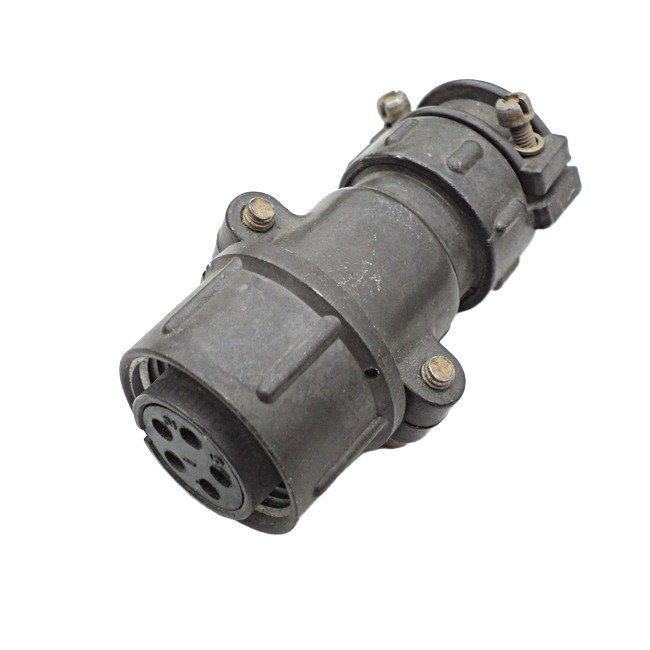

ШР20УЭШ10 от производителя Элекон «5» — это кабельная розетка цилиндрического типа, входящая в серию ШР. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к классу приборов общего назначения и предназначен для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры.

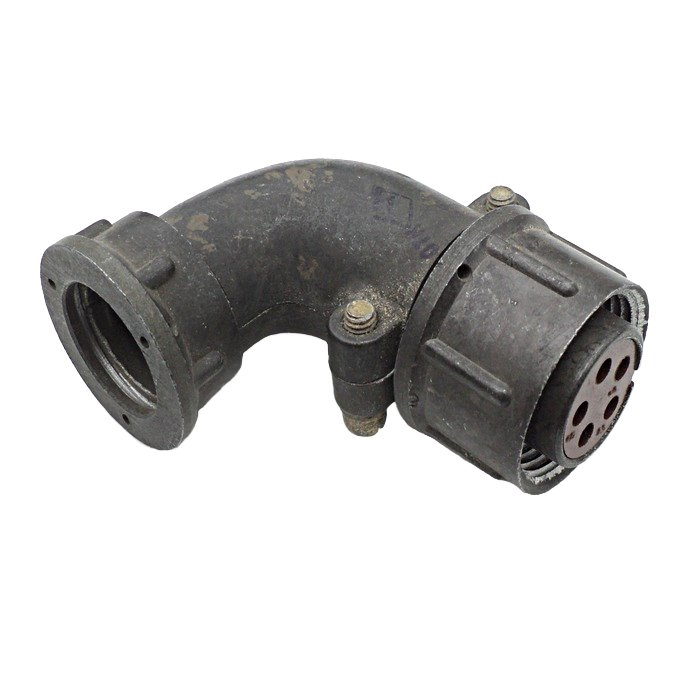

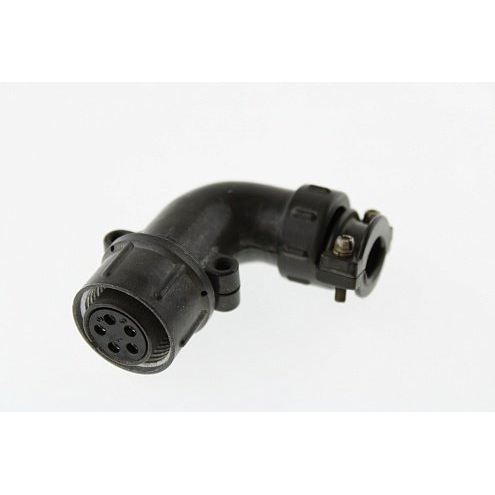

Розетка оснащена угловым патрубком, рассчитанным на подключение экранированного кабеля. Такое исполнение позволяет организовать надёжный экранированный ввод проводки с поворотом трассы, что особенно востребовано в компактных блоках и стойках. Прибор относится к категории приемки «5», что подтверждает его соответствие установленным требованиям для ответственных применений.

Благодаря резьбовому соединению и одношпоночной поляризации обеспечивается точная ориентация и плотный контакт ответных частей, что исключает ошибки при сочленении и повышает надёжность всей линии связи.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Условный размер корпуса — 20, число контактов — 5, диаметр каждого контакта — 2,5 мм.

• Максимальное рабочее напряжение: 850 В.
• Рабочий ток на контакт: 25 А, максимально допустимый — 35 А.
• Сопротивление контактов: не более 1,0 мОм.
• Сопротивление изоляции: 5000 МОм в нормальных условиях.
• Температурный диапазон эксплуатации: от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременной смены до плюс 110 градусов Цельсия.
• Работоспособность при пониженном давлении: до 1,3 на 10 в минус четвёртой степени Паскаля.
• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: не менее 500 циклов.
• Срок сохраняемости: 15 лет.

Указанные параметры определяют устойчивость соединителя к значительным токам и широкому спектру внешних условий, включая пониженное атмосферное давление.

Конструктивные и эксплуатационные сведения

Розетка ШР20УЭШ10 имеет проходной диаметр 24 мм. Масса изделия составляет около 65 граммов, что важно учитывать при монтаже навесных элементов аппаратуры. Резьбовое соединение и одношпоночная поляризация упрощают сборку и предотвращают неправильную стыковку.

Изделие соответствует техническим условиям ТУ 6313-022-61929916-2015. На товар оформлен сертификат ЕАЭС RU C-RU.АБ53.В.00929/21, подтверждающий его допуск к обращению на рынке Евразийского экономического союза.

Рекомендации по применению

1. Использовать розетку в цепях постоянного и переменного тока с параметрами, не превышающими указанные значения напряжения и тока.
2. Подключать экранированный кабель через угловой патрубок для защиты линии от помех.
3. Соблюдать температурный режим в пределах от минус 60 до плюс 60 градусов Цельсия.
4. Учитывать нормируемое число сочленений-расчленений при планировании ресурса оборудования.

Таким образом, ШР20УЭШ10 Элекон «5» представляет собой надёжный соединитель для ответственных радиотехнических и электронных систем, где требуются высокая токовая нагрузка, стойкость к климатическим факторам и длительный срок службы.
