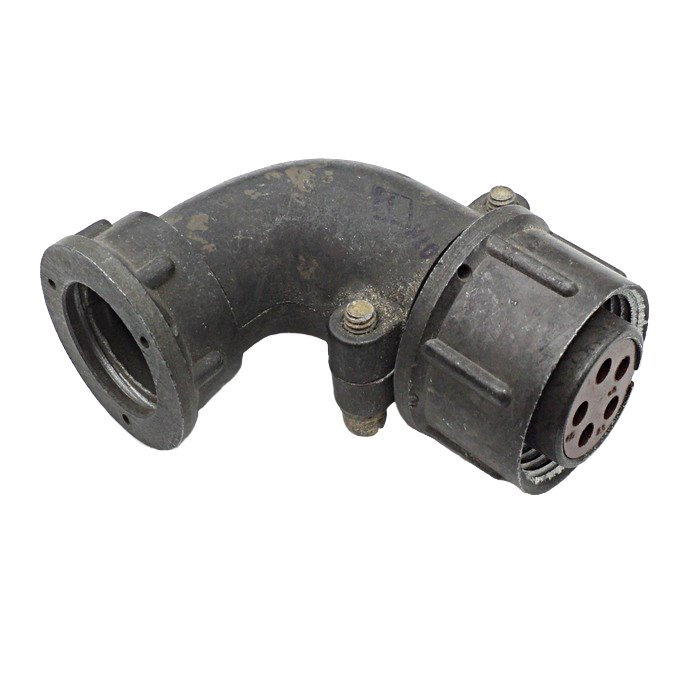

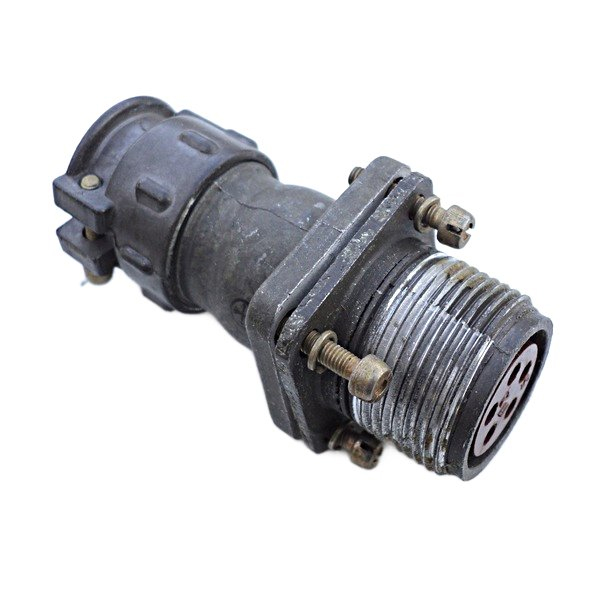

ШР20УЭШ10 — это низкочастотный цилиндрический электрический разъём (соединитель) из серии ШР20, предназначенный для надёжного соединения электрических цепей в различных устройствах.

Основные характеристики

Это кабельная розетка с угловым патрубком (У) и экранированной конструкцией (ЭШ), имеющая 10 контактов диаметром около 2,5 мм. Она рассчитана на рабочее напряжение до 850 В (переменного или постоянного тока с частотой до 3 МГц) и токовую нагрузку до 25 А на контакт или 125 А на весь соединитель в целом.

Подходит для подключения проводов сечением до 3 мм², обеспечивает сопротивление контакта не более 0,001 Ом и изоляции не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также линейное ускорение до 2000 м/с².

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), пригоден для внутреннего и наружного применения в климатическом исполнении УХЛ (умеренный и холодный климат).

Назначение и ресурс

ШР20УЭШ10 применяется в радиоэлектронной, радиотехнической аппаратуре и контрольно-измерительных приборах как соединитель общего назначения. Ресурс включает минимум 500 сочленений-расчленений, наработку 1000 часов и срок сохраняемости 15 лет.
