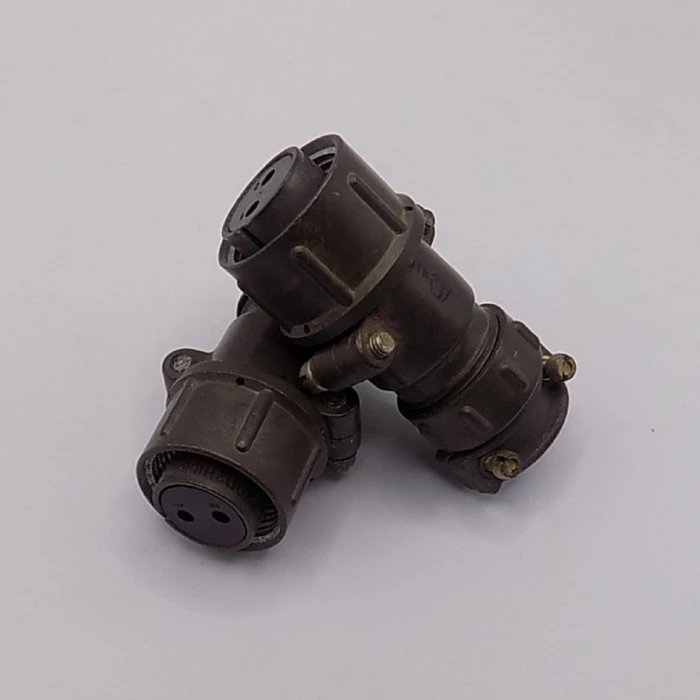

ШР20УЭГ7Н — это вилка кабельная низкочастотного цилиндрического соединителя серии ШР общего назначения.

Расшифровка обозначения

ШР — тип соединителя (негерметичный, резьбовое сочленение).
20 — условный размер корпуса.
У — конструктивное исполнение с угловым патрубком.
Э — гайка патрубка для экранированного кабеля.
Г — вероятно, модификация или вариант покрытия контактов (серебро или никель).
7 — количество контактов (или аналогичный параметр в зависимости от подсерии).
Н — для неэкранированного кабеля в некоторых вариациях.

Технические характеристики

Соединители предназначены для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. +1
Рабочий диапазон температур — от -60 до +60 °C (с учетом перегрева контактов до +110 °C), климатическое исполнение УХЛ для внутреннего монтажа или наружного с защитой. +1
Выдерживают синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с², ресурс — минимум 1000 часов наработки и 500 сочленений-расчленений.

Применение

Используются в радиоэлектронной и радиотехнической аппаратуре для надежного соединения кабелей. +1
Сопротивление изоляции не менее 5000 МОм, контакты с покрытием серебром или никелем для низких переходных сопротивлений.​
