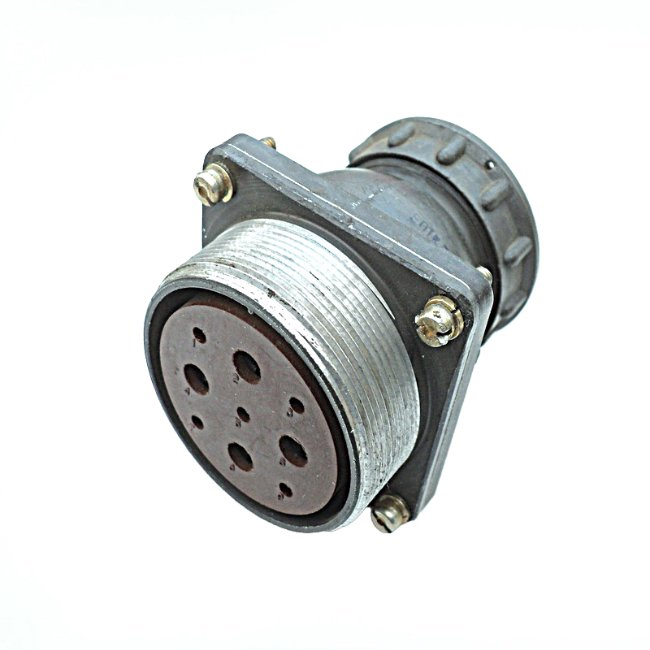

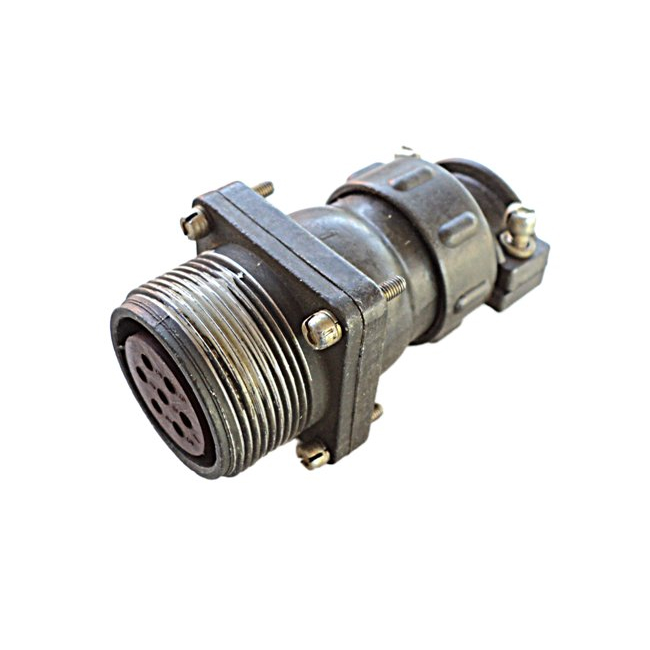

ШР20УЭГ7 — это цилиндрический электрический разъём (соединитель) общего назначения из серии ШР, предназначенный для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения кабелей и приборов. Сочленение резьбовое с одношпоночной поляризацией, монтаж — пайкой.

Конструкция

Это кабельная вилка (Г обозначает вилку): условный размер корпуса — 20, с угловым патрубком (У), для экранированного кабеля (Э), 5 контактов диаметром 1,5 мм. Корпус может быть пластмассовым или металлическим, контакты покрыты серебром или никелем.

Характеристики

• Максимальная токовая нагрузка на контакт — 10 А, общая — 50 А.

• Сопротивление контакта — не более 2,5 мОм, изоляции — не менее 5000 МОм.

• Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные).

• Наработка — минимум 1000 часов, сочленения-расчленения — 500 циклов.

Условия эксплуатации

Климатическое исполнение — УХЛ (умеренный и холодный климат), температура от -60°C до +60°C, срок хранения — 15 лет.
