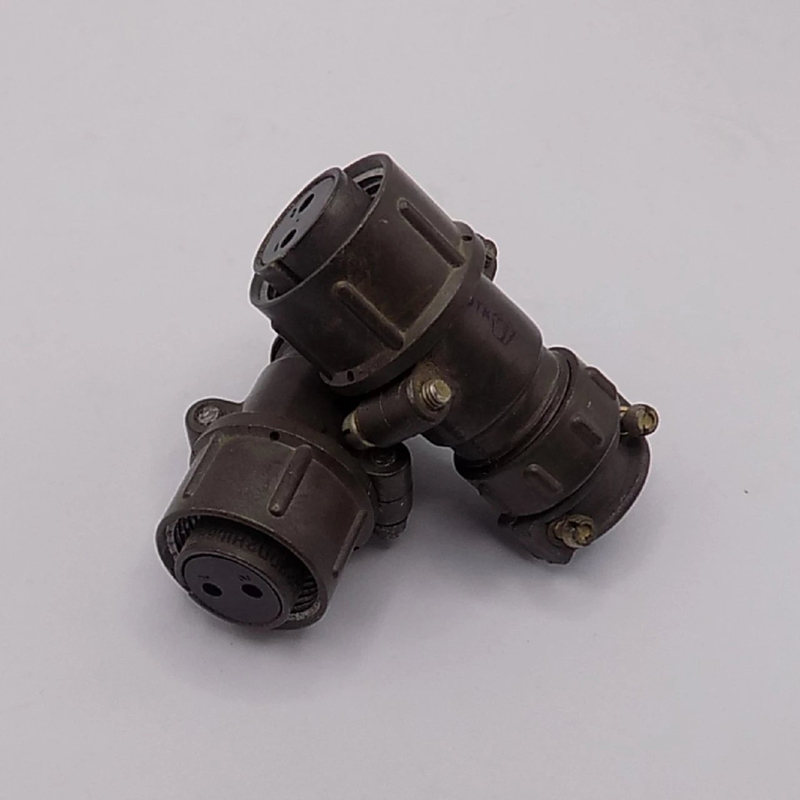

ШР20УЭГ — это цилиндрический низкочастотный электрический соединитель (разъём) серии ШР20, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Он состоит из вилки и розетки, которые могут быть блочными (приборными) или кабельными, и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

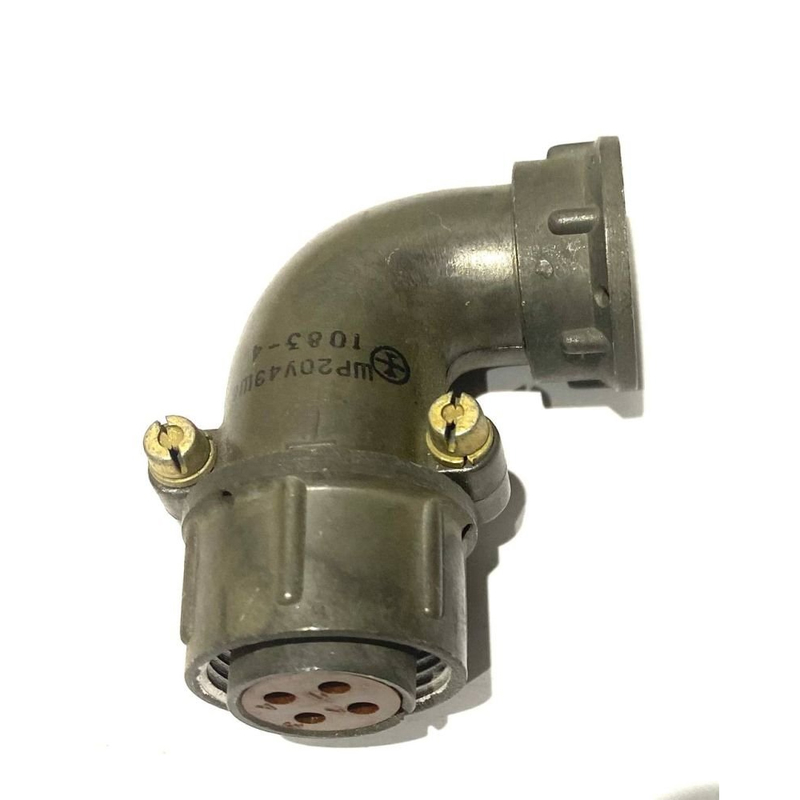

Обозначение ШР20УЭГ расшифровывается так: ШР — тип соединителя, 20 — условный размер корпуса, У — конструктивное исполнение кабельной вилки с угловым патрубком, цифры после (например, 5ЭГ7) указывают на количество контактов, тип (экранированный Э), заземление (Г) и размер контактов.

Технические характеристики

Максимальное рабочее напряжение — 850 В, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Соединители выдерживают синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночные) и имеют минимальную наработку 1000 часов с ресурсом 500 сочленений-расчленений.

Условия эксплуатации

Предназначены для климатического исполнения УХЛ (умеренный и холодный климат), работают при температурах от -60 до +60 °C, подходят для внутреннего и наружного монтажа (с защитой от пыли и влаги).
