Назначение

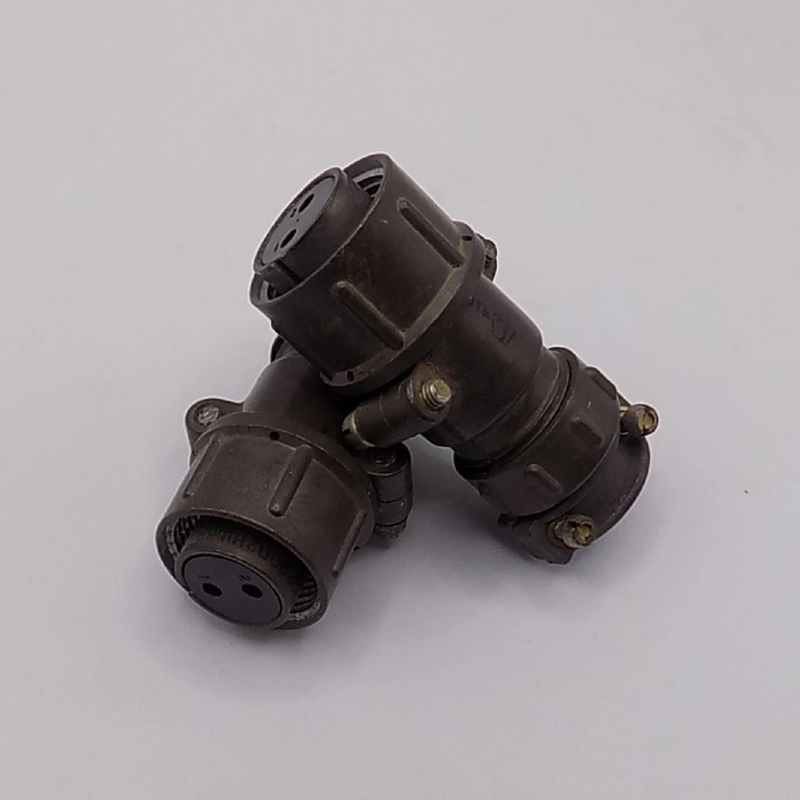

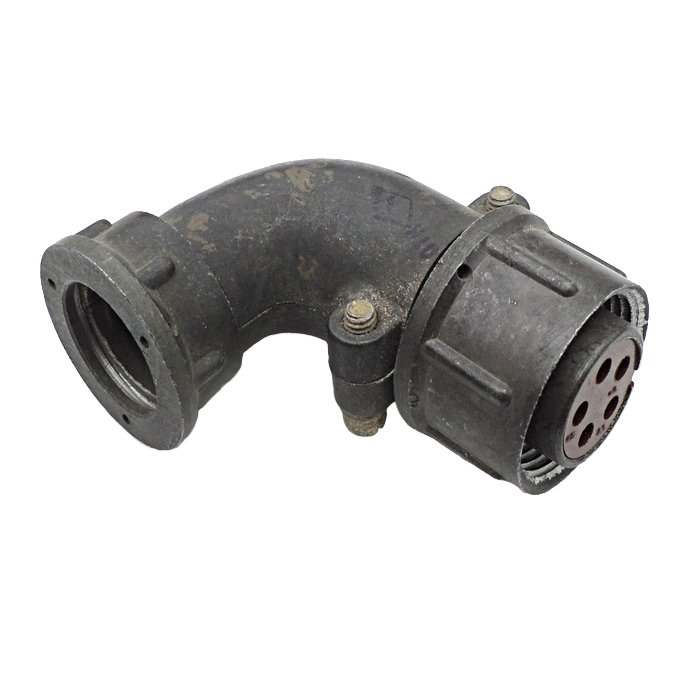

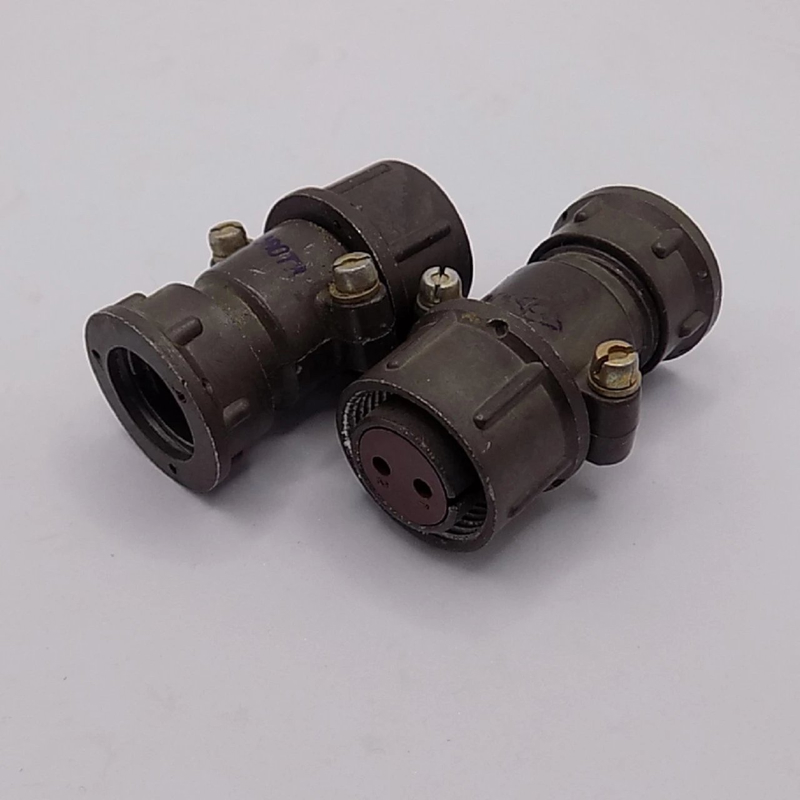

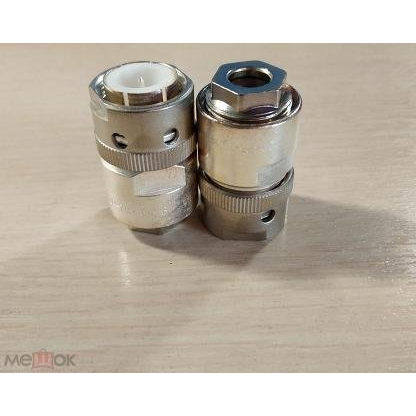

ШР20УЭГ Элекон «5» — это вилка кабельного соединителя цилиндрической серии ШР, выпускаемая АО «Завод Элекон». Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Приемка «5» указывает на то, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и допущено к применению в ответственных электротехнических и приборных системах.

Конструктивные особенности и подтверждённые характеристики

Соединитель имеет условный размер корпуса 20. Буквенные обозначения в маркировке указывают на конкретное исполнение: «У» — угловой патрубок, «ЭГ» — гайка для экранированного кабеля. Такое сочетание обеспечивает удобство монтажа в стеснённых условиях и защиту линии связи от электромагнитных помех за счёт экранирования.

• Максимальная токовая нагрузка — до 125 А.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с².
• Выдерживает механические удары с ускорением до 500 м/с².
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.
• Климатическое исполнение УХЛ, допустимая влажность — до 98 процентов при плюс 25 градусах Цельсия.

Поляризация соединителя одношпоночная, что исключает неправильную стыковку и повышает надёжность коммутации. Герметичность конструкции позволяет использовать изделие в условиях повышенной влажности и загрязнения.

Исполнения приборной и кабельной части

Приборная часть соединителя выпускается без патрубка либо с прямым или угловым патрубком. Кабельная часть, к которой относится данная вилка, также имеет аналогичные варианты исполнения. Это позволяет компоновать соединители под конкретные условия прокладки кабельных трасс и компоновку аппаратуры.

Применение

ШР20УЭГ Элекон «5» применяется в промышленных системах, включая оборудование HVAC и приборостроение. Благодаря герметичности, стойкости к вибрации и ударам, а также широкому температурному диапазону соединитель подходит для эксплуатации в тяжёлых условиях. Экранированное исполнение с гайкой для кабеля обеспечивает защиту сигнальных и силовых цепей от помех, что важно при передаче токов до 125 А и работе на частотах до 3 МГц.

1. Промышленные системы автоматики и управления.
2. Оборудование отопления, вентиляции и кондиционирования.
3. Приборные и кабельные сборки, требующие частого сочленения и расчленения.
4. Электротехнические установки с напряжением до 850 В амплитудного значения.

Условия эксплуатации и ресурс

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия и сохраняет работоспособность при влажности до 98 процентов при плюс 25 градусах Цельсия. Ресурс по количеству сочленений достигает 500 циклов, минимальная наработка составляет 1000 часов, а срок сохраняемости — 15 лет. Устойчивость к синусоидальной вибрации от 1 до 5000 Гц с ускорением до 300 м/с² и к механическим ударам до 500 м/с² подтверждает пригодность соединителя для тяжёлых условий эксплуатации.
