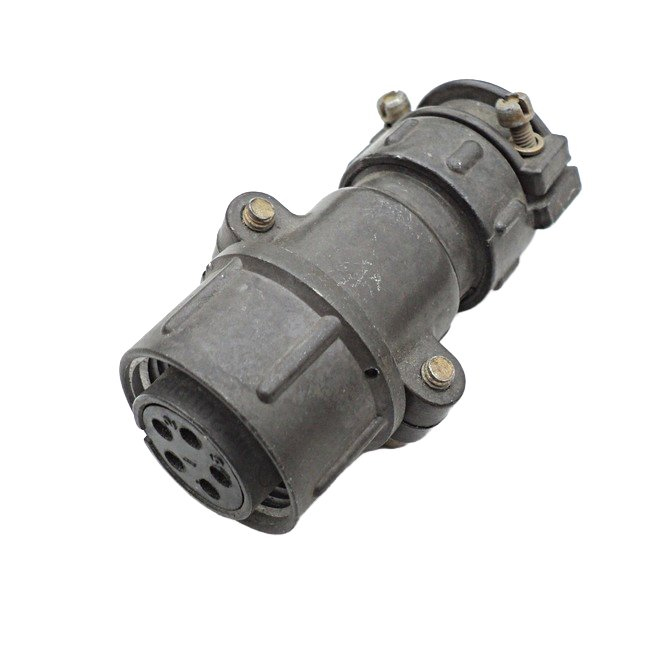

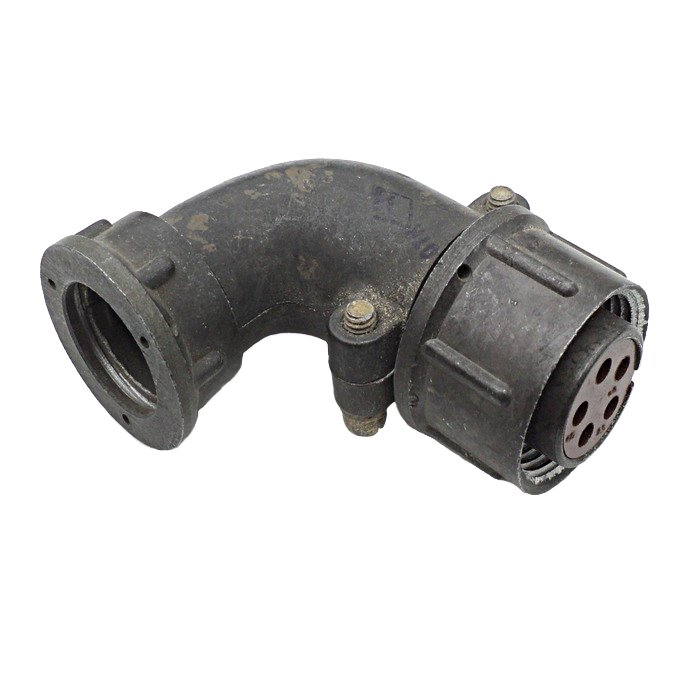

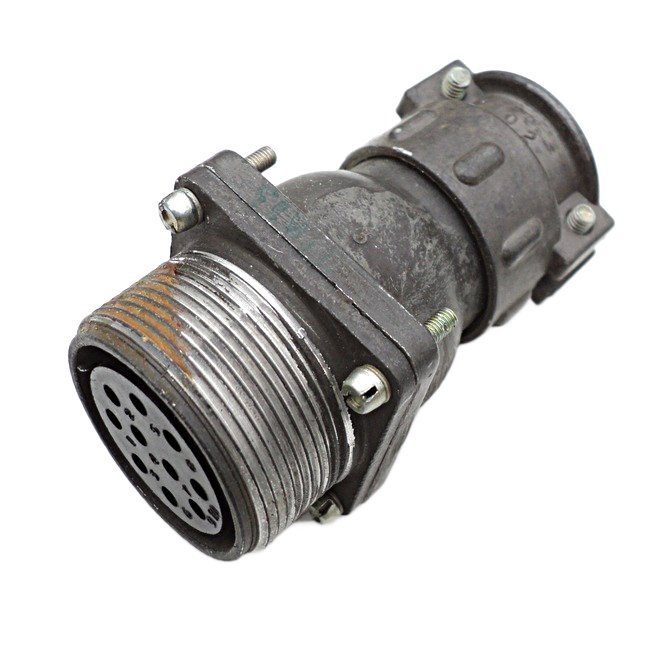

ШР20УЭ

ШР20УЭ — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Описание

Соединители ШР20УЭ имеют условный размер корпуса 20 и конструктивное исполнение кабельной части с угловым патрубком (обозначение "У"). "Э" указывает на вариант с уплотнением или экранированием для кабеля. Приборная часть может быть без патрубка, с прямым или угловым патрубком в зависимости от полного артикула.

Технические характеристики

• Максимальный ток на контакт: до 35 А.

• Диаметр контакта: 2,5 мм, материал — медь с серебрением.

• Диапазон частот: до 3–5 МГц.

• Устойчивость к вибрации: от 1 до 5000 Гц при ускорении до 300 м/с² (30 g).

• Защита: для экранированного кабеля с гайкой.

Применение

Используются в промышленных и приборных системах для надежного соединения кабелей, особенно в условиях вибрации и механических нагрузок. Количество контактов варьируется (например, 2–5 в похожих моделях).
