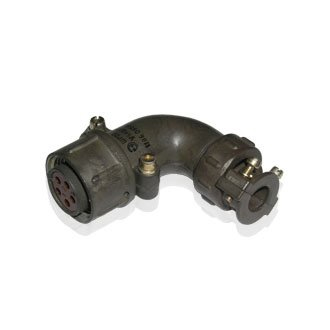

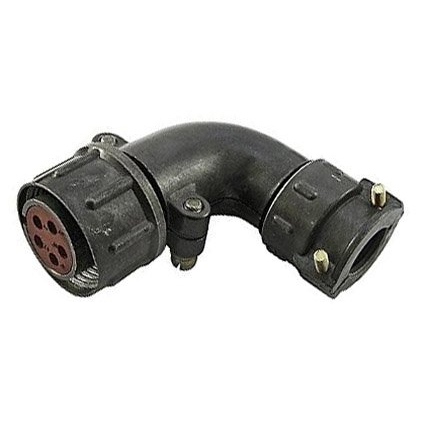

ШР20У5НШ7 — это розетка кабельная с угловым патрубком (негерметичный соединитель цилиндрического типа) для использования в электро- и радиоаппаратуре.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в радиоэлектронной и радиотехнической аппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения. ?

Характеристики

• Количество контактов: 5 (диаметр 1,5 мм).

• Рабочий ток на контакт: 10 А (максимальная общая нагрузка до 50 А).

• Максимальное рабочее напряжение: до 850 В (амплитудное значение) для цепей постоянного и переменного тока до 3 МГц.

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов до +110 °C). ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с?.

• Срок службы: минимум 1000 часов, 500 сочленений-расчленений.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; У — угловой патрубок кабельной части; 5 — число контактов; Н — гайка для неэкранированного кабеля; Ш — розетка ; 7 — сочетание контактов.
