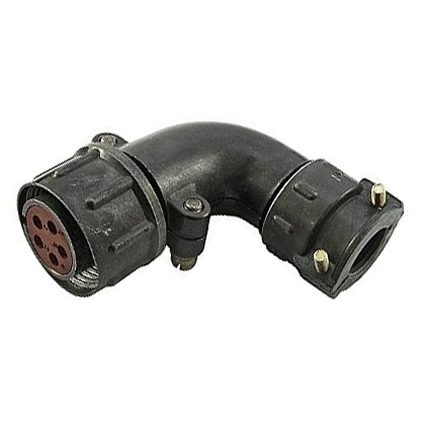

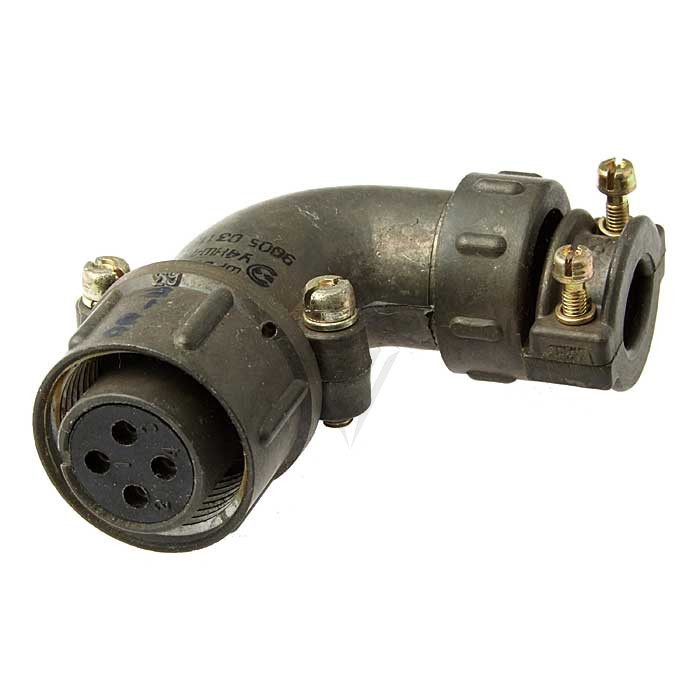

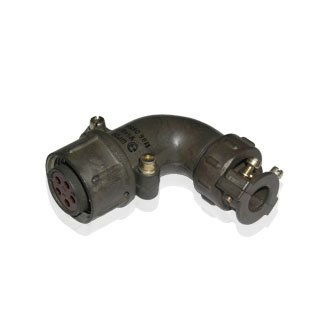

ШР20У5НШ7 — это кабельная розетка серии ШР, низкочастотный цилиндрический соединитель с угловым патрубком для неэкранированного кабеля. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется для соединения и разъединения проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической аппаратуре, преимущественно во внутренних условиях климатического исполнения УХЛ2; допускается наружное применение при защите от дождя, пыли и солнца.

Характеристики

• Количество контактов: 5 шт. диаметром 1,5 мм. ?

• Максимальная токовая нагрузка: 10 А на контакт, 50 А общая. ?

• Сопротивление контакта: не более 2,5 мОм. ?

• Сопротивление изоляции: не менее 5000 МОм.

• Сочленение: резьбовое, одношпоночная поляризация. ?

• Покрытие контактов: серебро или никель.

• Метод монтажа: пайка. ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?. ?

• Наработка: минимум 1000 часов, 500 сочленений-расчленений.

Расшифровка: ШР — тип, 20 — размер корпуса, У — угловой патрубок, 5 — контакты, Н — гайка для неэкранированного кабеля, Ш — розетка, 7 — сочетание контактов.
