Назначение и общее описание

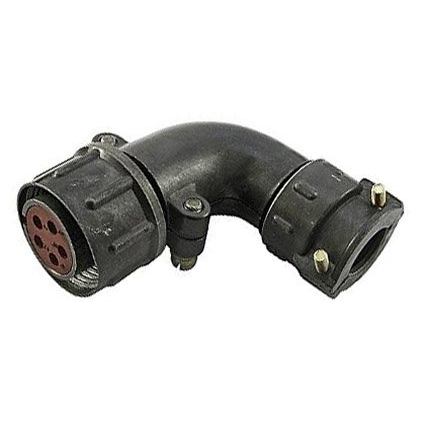

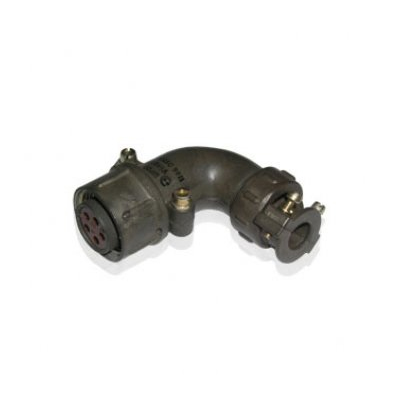

ШР20У5НШ10Н-М — низкочастотный цилиндрический кабельный разъём типа ШР серии ШР20, выполненный в виде розетки с угловым патрубком и пластмассовым корпусом. Изделие предназначено для многоконтактного соединения силовых и сигнальных электрических цепей в промышленной аппаратуре, приборах, распределительных щитах и установках общепромышленного назначения. Розетка обеспечивает надёжную коммутацию цепей при регулярном сочленении и расчленении в процессе эксплуатации и обслуживания оборудования.

Артикул изделия — 41205. Товар относится к категории ШР20. Производитель в предоставленных данных не указан. Краткая характеристика из каталога: кабельная, пластик.

Технические характеристики

• Количество контактов: 5.
• Диаметр контактов: 2,5 мм.
• Рабочее напряжение: до 850 В переменного и постоянного тока в амплитудном значении цепи.
• Допустимый ток: до 25 А на один контакт и до 125 А суммарно на разъём.
• Материал контактов: никелевое или серебряное покрытие.
• Материал корпуса: пластмасса, исполнение «М».
• Сопротивление контакта: не более примерно 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур окружающей среды: около минус 60 до плюс 60 °C, с учётом перегрева контактов — до плюс 110 °C.
• Ресурс сочленений и расчленений: порядка 500 циклов.
• Приемка: «1».
• Год выпуска: 89.

Конструкция и монтаж

Тип корпуса — кабельный, с угловым патрубком, что отражено в маркировке обозначением «У». Патрубок рассчитан на подключение неэкранированного кабеля с сечением провода до примерно 3 мм². Такое исполнение удобно для ввода кабеля под углом к плоскости монтажа, что упрощает компоновку жгутов и проводки внутри щитов и приборных корпусов.

Разъём негерметичный и предназначен для работы в нормальных и умеренных климатических условиях, категория УХЛ по ГОСТ. Монтаж выполняется пайкой или иным штатным способом присоединения проводов к контактам, предусмотренным конструкцией розетки.

Эксплуатационные особенности и применение

Розетка обладает значительной механической стойкостью к вибрации и ударам, что позволяет применять её в составе промышленного оборудования, работающего в условиях динамических нагрузок. Многократные сочленения и расчленения делают её пригодной для узлов, требующих периодического подключения и отключения.

1. Соединение силовых цепей в щитах и установках общепромышленного назначения.
2. Коммутация сигнальных цепей в приборах и промышленной аппаратуре.
3. Применение в составе кабельных сборок с неэкранированным проводом сечением до примерно 3 мм².

Изделие имеет приёмку «1» и год выпуска 89, что следует учитывать при подборе под конкретную задачу. Для уточнения климатического исполнения, степени защиты и точных габаритов именно вашего экземпляра рекомендуется обратиться к техническим условиям или данным конкретного производителя.
