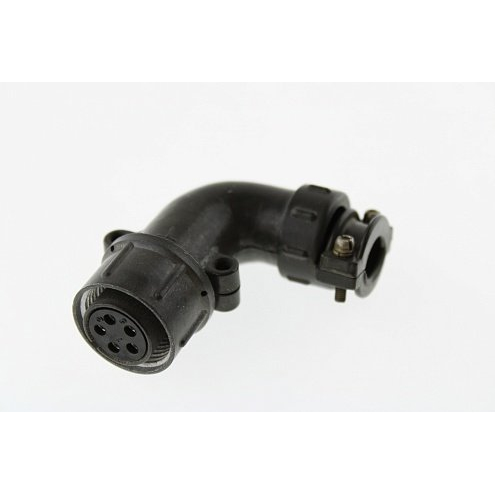

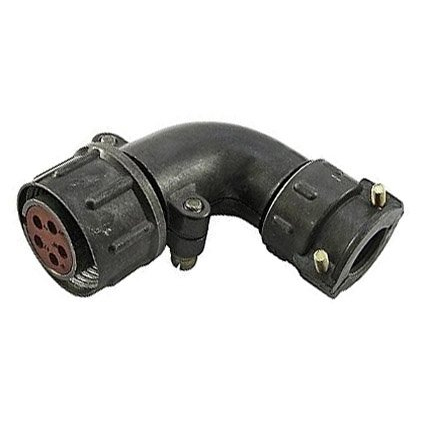

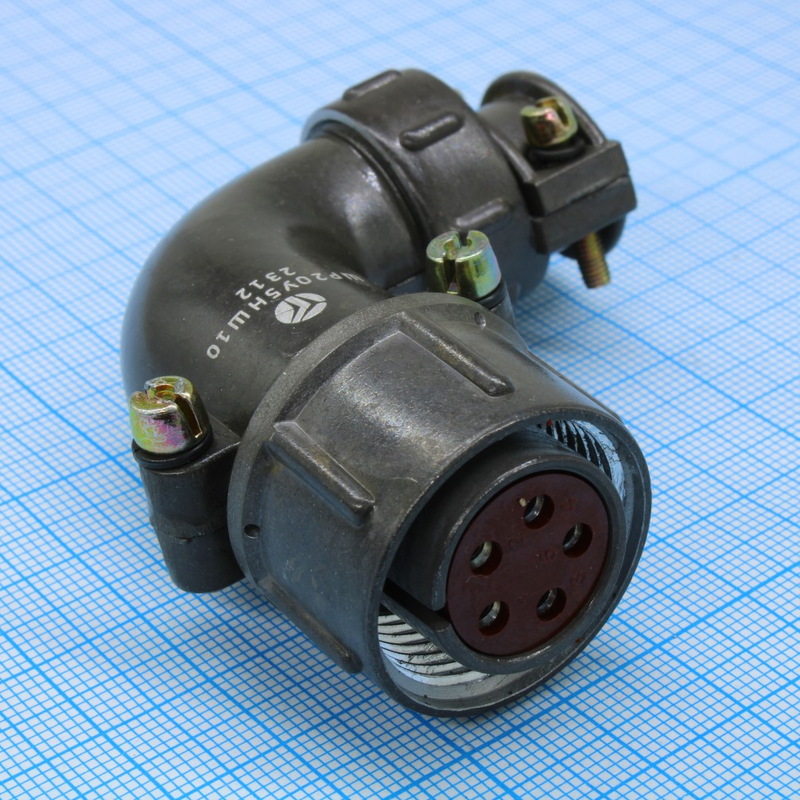

ШР20У5НШ10 розетка Каскад (2024г ОТК) представляет собой кабельный цилиндрический соединитель серии ШР с угловым патрубком для неэкранированного кабеля.

Применение

Соединители ШР предназначены для объемного монтажа и работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры частотой до 3 МГц при напряжении до 850 В.
Они подходят для внутреннего и наружного использования (с защитой от пыли и влаги), в климатическом исполнении УХЛ. ?

Характеристики

розетка имеет условный размер корпуса 20, 5 контактов диаметром 2,5 мм, монтаж методом пайки и резьбовое сочленение.
Рабочий ток на контакт достигает 25–35 А, сопротивление контактов не более 1 мОм, сопротивление изоляции ?5000 МОм.
Условия эксплуатации включают температуру от -60 до +60°C (смена до +110°C), вибрацию до 300 м/с?, удары до 5000 м/с? и пониженное давление до 1,3?10?? Па.
