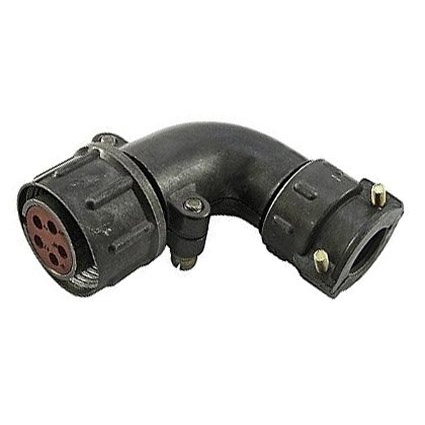

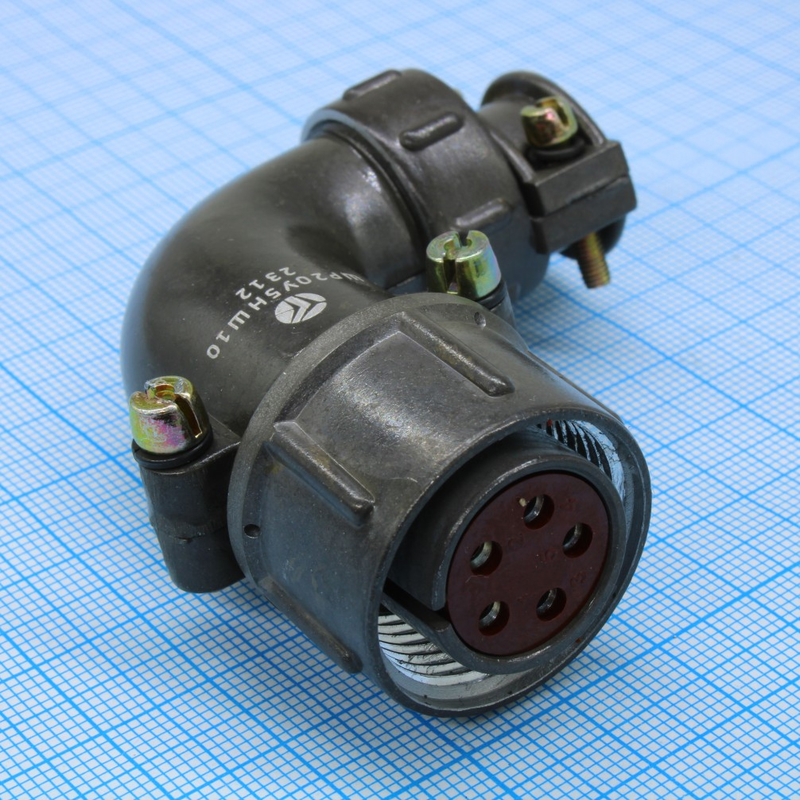

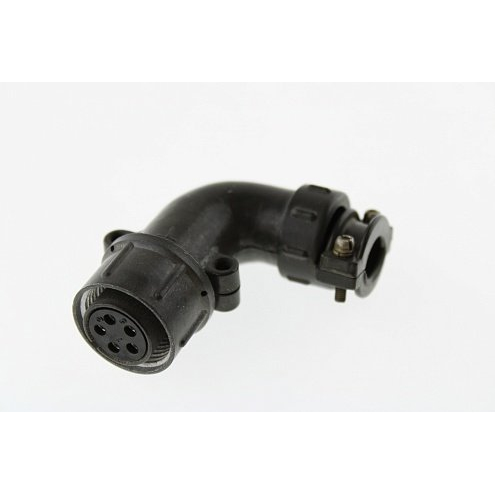

ШР20У5НШ10 — это кабельная розетка цилиндрического типа с угловым патрубком и гайкой для неэкранированного кабеля.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ (УХЛ2 по ГОСТ 15150-69), допускается наружное применение при защите от дождя, пыли и солнца.
Работает в цепях постоянного и переменного тока частотой до 3 МГц.

Характеристики

Условный размер корпуса — 20, количество контактов — 5 шт.
Рабочий ток — 25 А, максимальное напряжение — 850 В (постоянного тока или амплитудное переменного).
Количество сочленений-расчленений — 500, минимальная наработка — 1000–5000 ч, срок сохраняемости — 15 лет.
Выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с?), температуру от -60 до +60°C (смена до +110°C).
